金属镁生产线

金属镁生产线设备

[生产线概述]:  河南郑矿机器有限公司专业生产金属镁冶炼行业机械设备,并根据镁厂冶炼工艺的改进和装备水平的提高,不断改进设备性能,完善产品功能,自主研发生产的预热器成功应用于白云石的煅烧,节约燃料,产量提升,废气中热量回收利用,也利于烟气的除尘,排放指标达到30mg/m3 以下。

生产线参数

产能:5-20万吨/年

规格:Φ1.6×32m-Φ4×80m

燃料:发生炉煤气、天然气、煤层气和煤粉。



7*24小时免费咨询热线

15617629962
免费咨询
在线留言


突出优势

为了提高炉窑的热效率,降低单位产品燃料消耗,在工程设计中采取了以下几方面措施:

1、燃料燃烧设备:选用节能燃烧器,自动控制配风量,减少燃料的不完全燃烧损失。

2、在回转窑尾部设有一台竖式预热器,充分利用回转窑燃烧产生的高温烟气,将预热器内的物料预热,使物料在预热器内发生部分分解,使系统产量提高40%,热效率提高30%。

3、在回转窑头部设有一台竖式冷却器,充分利用回转窑高温煅白出料所含热量将二次空气预热至600℃,使热效率得到提高。


工艺流程



金属镁冶炼在工艺流程选择上采用了技术成熟、可靠、合理的新型皮江法炼镁工艺。包含原料储备、白云石煅烧、粉磨压球、还原及精炼等工段。

1.生产原料

1)白云石

白云石的粒度要求为10~40mm,超出上限40mm及下限10mm的部分均不得超过5%。

白云石的化学成分:

MgO:19~21%;CaO:30~33%;SiO2<0.5%;Fe2O3 <0.5%;Al2O3<0.5%;Na2O<0.005%;K2O<0.005%;Mn<0.0005%;其中CaO/ MgO=1.394(质量比)、CaO/ MgO=1.0(摩尔比)。



2)硅铁

硅铁选用含Si≥75%,即由49.92%Si和50.08%FeSi2组成的75#硅铁。



3)萤石粉

萤石粉中CaF2>90%,其粒度为200目。



2.生产工艺

金属镁冶炼在工艺流程选择上采用了技术成熟、可靠、先进合理的新型皮江法炼镁工艺。



合格的白云石送入回转窑中进行煅烧;再将煅烧后的白云石、萤石、硅铁按一定比例配料,经过球磨并压成球团;装入还原罐中在抽真空的条件下,进行高温热还原,得到结晶镁;结晶镁经过重熔、精炼后可得到金属镁。包含原料储备、白云石煅烧、粉磨压球、还原及精炼等工段。



原料储备

白云石在矿山破碎到符合要求的粒度,进厂内白云石堆场储存。硅铁和萤石直接进厂内仓库储存。储量均按半个月生产所需用量考虑。



白云石煅烧车间

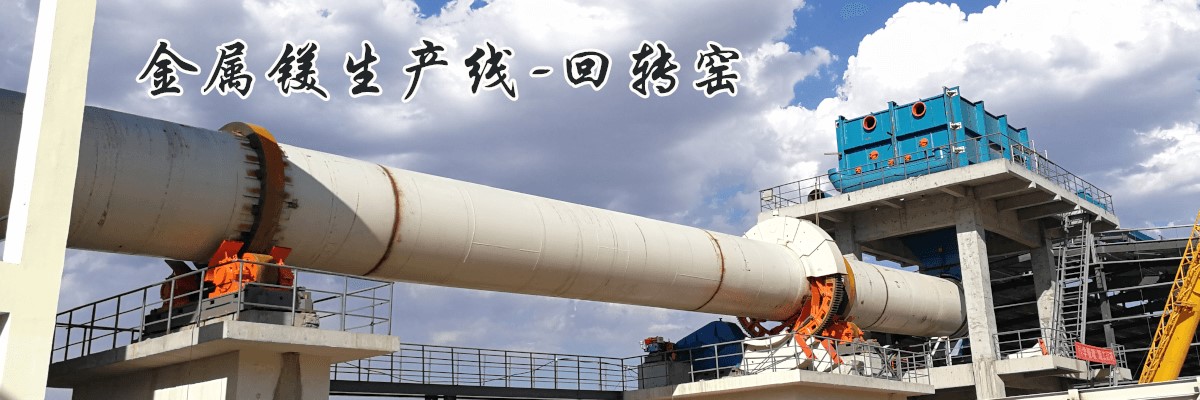

选用节能环保型回转窑,带竖式预热器及竖式冷却器。外来粒度、质量均符合要求的白云石卸至料场,由装载机进行堆取料作业,由振动筛进行筛分后,10~40mm粒度的白云石经皮带运输至回转窑竖式预热器顶部料仓,经料管进入预热器与从回转窑流入的高温烟气换热,将物料预热至800℃以上,落至转运溜槽后入回转窑经1250℃高温煅烧成活性煅白,再卸入冷却器内,高温煅白在此与风机鼓入的冷风换热,将活性煅白冷却至100℃以下,空气被预热至600℃以上。冷却后的活性煅白由冷却器卸出后经鳞板输送机输送至制球车间。



其主要反应如下:

CaCO3•MgCO3 CaO•MgO + 2CO2

回转窑燃烧产生的高温烟气,在预热器内与白云石进行热交换后,温度降至220℃以下,然后进入袋式除尘器,除尘后经高温风机排入大气,排放气体的含尘浓度小于30mg/m3。

全线采用技术先进、性能可靠的PLC控制系统,在主控制室集中操作管理。



还原及精炼车间

还原炉采用高温空气快速换向蓄热式燃烧技术,蓄热式还原炉以煤气为燃料连续加热。球团由加料机加入还原炉内的还原罐中,还原罐生成的镁蒸汽于端部冷凝器中冷凝成结晶镁(粗镁),将粗镁取出送去精炼与合金生产线。

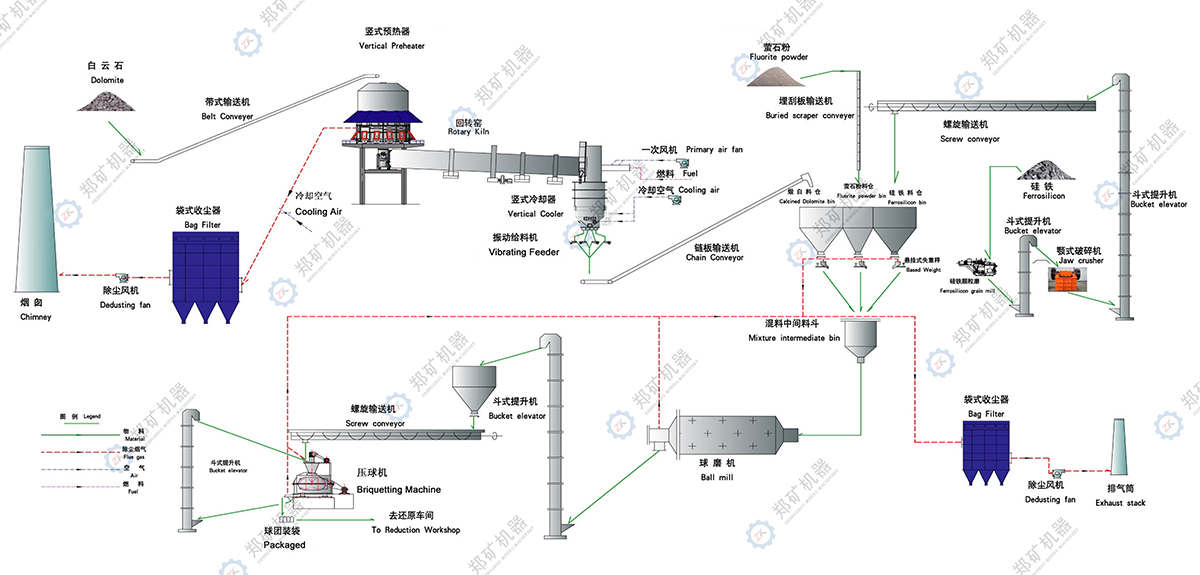

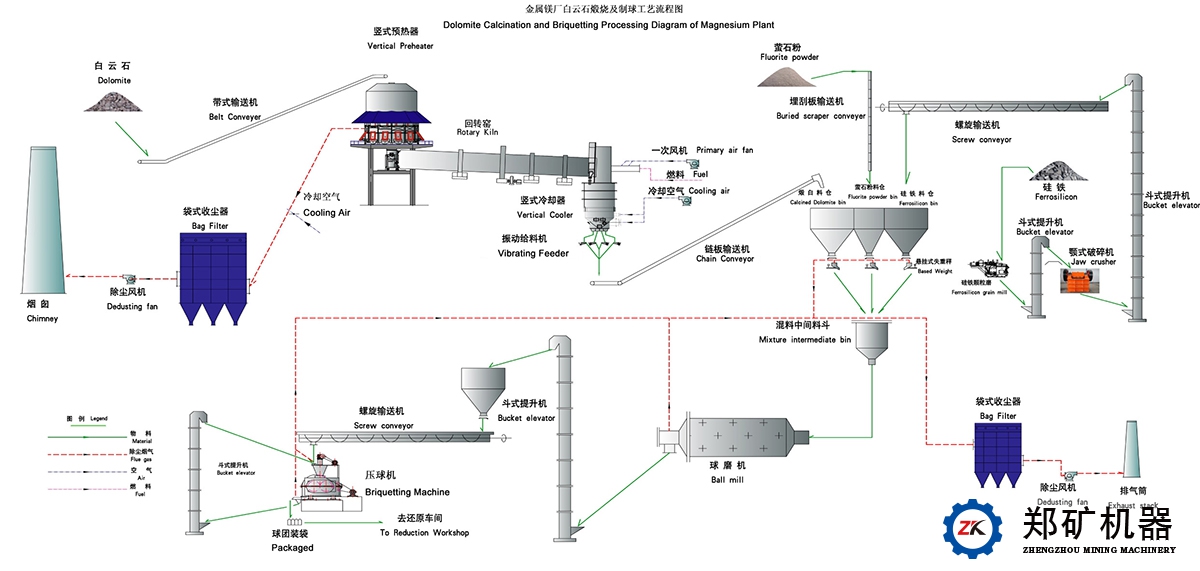

工艺流程图


合作客户案例



韩国POSCO公司金属镁项目 新疆金盛镁业项目 内蒙古金石镁业
陕西东鑫垣化工镁业项目 新疆金盛镁业项目 内蒙古金石镁业项目


技术参数

规格(m) 基本参数(t/h) 减速机 电动机 支撑数量(个) 机器自重(t)
转速(r/min) 斜度(%) 产量(t/h) 型号 型号 功率(KW)
φ1.6×32m 0.58-2.85 4 2 ZQ75-50 YCT250-4A 18.5 3 46.8
φ1.6/1.9×36m 0.53-1.59 4 2.5-3 ZQ110-7 YCTZ50-4B 22 3 57
φ1.9×39m 0.53-1.59 4 3-3.4 ZQ125-7 YCT315-4A 37 3 71.79
φ2.2×45m 0.214-1.64 3.5 4-5 主ZS125-5 YCT315-4B 45 3 142.6
辅:ZQ40-40 Y112M-4 4
φ2.5×50m 0.62-1.5 3.5 5-6 主:ZS165-5 YCT355-4A 55 3 180
辅:ZS50-1 Y160M-6 7.5
φ2.5×55m 0.62-1.5 3.5 5-6 主ZS165-5 YCT355-4A 55 3 185
辅:ZS50-1 Y160M-6 7.5
φ2.8×55m 0.62-1.5 3.5 6-7 主ZS165-5 YCT355-4B 75 3 215.6
辅:ZS50-1 Y160L-6 11
φ3.0×60m 0.5-1.5 3.5 7-9 主:ZS165-3 ZSN-280-11B 125 4 310.9
辅:ZS50-1 Y160L-6 11
φ3.2×64m 0.4-1.5 3.5 8-10 主:ZS130-16 ZSN-280-11B 190 4 337.8
辅:Zl50-1 Y180L-4 22
φ3.5×70m 0.4-1.5 3.5 12-14 主:ZSY500-40 ZSN-315-082 280 4 394.6
辅:Zl50-14 Y180L-4 22
φ4.0×80m 0.4-1.5 3.5 16-20 主:ZLY630-35.5 ZSN-315-12 355 4 564.8
辅:ZSY280-35.5 Y200L-4 30
