欧版颚式破碎机

发表日期: 2018-07-23 文章来源:郑矿机器 作者:

欧版颚式破碎机设备简介:

颚式破碎机也叫欧版颚式破碎机,是新型矿山破碎设备。该设备采用**的制造工艺,使用高质量的铸钢件,以及整体钢架结构,*适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等,尤其是坚硬、强腐蚀性物料破碎的**设备。欧版颚式破碎机结合有限元分析技术和特殊破碎腔设计,使得设备经久耐用,破碎力更强,排料口调整更快捷,广泛应用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门中硬矿石和岩石的中碎和细碎等。

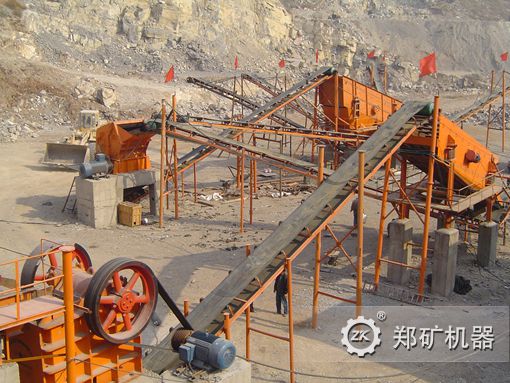

颚式破碎机

欧版颚式破碎机性能优势:

欧版颚式破碎机是矿山破碎机械的基础上,根据城市建筑垃圾处理中经常出现的问题为地震灾区量身定做的超强破碎设备。高端的制作材料和先进的工艺使其在矿山路桥碎石中具有更加明显的比较优势,因此备受用户青睐。欧版颚式破碎机具有以下独特优点:

1、采用**的制造工艺,选用**端的制作材料。

2、更先进的动颚总成,使其更经久耐用。动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工,这一切均使得颚式破碎机具有超凡的可靠性。

3、轴承座采用整体式铸钢结构。整体铸钢轴承座能够保证与破碎机架**配合,同时也大大增强了轴承座的径向强度,而传统的分体式轴承座则不拥有该优点。

4、采用有限元分析技术,破碎机具有更高的破碎力度。

5、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致,拓宽了进料粒度。

6、排料口调整更快捷方便。欧版颚式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

7、选用轴承规格更大、承载能力更高。所有欧版颚式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

8、*新采用了齿形护板,增大了颚板的有效长度,产量更高。

颚式破碎机

欧版颚式破碎机工作作原理:

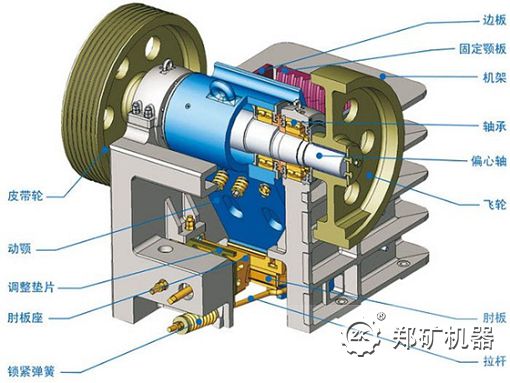

欧版颚式破碎机和传统颚式破碎机主要结构相似,由机架、偏心轴、皮带轮、侧护板、肘板、调隙螺杆、复位弹簧、定颚板与动颚板等组成工作时电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已被粉碎的物料在重力的作用下,经颚腔下部的出料口自由卸出。因而颚式破碎机的工作是间歇性的,粉碎和卸料过程在颚腔内交替进行。随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

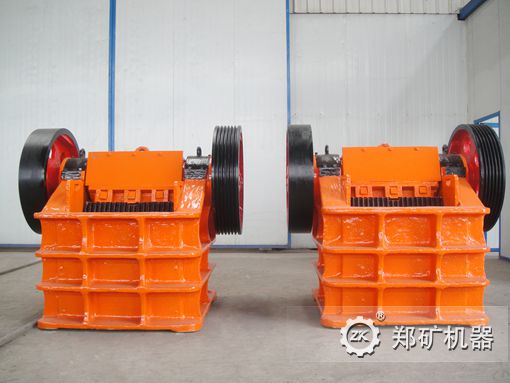

颚式破碎机



欧版颚式破碎机技术参数:

欧版颚式破碎机细碎型:

型     号 180×1300 250×1000 250×1200 400×600
进料口尺寸(mm) 180×1300 250×1000 250×1200 400×600
进料**尺寸(mm) 150 220 220 350
排料口调节范围(mm) 10-30 20-40 20-40 35-85
偏心轴转速(rpm) 320 330 330 250
处理能力(t/h) 12-35 15-50 20-50 15-70
电动机 功率(kw) 30-37 30-37 37-45 37-45
转速(rpm) 980 980 980 980
外形尺寸(mm) 1320×2150×1175 1400×1850×1310 1400×2050×1310 1920×1460×1840
机器重量(kg) 7500 6800 7800 8000

欧版颚式破碎机粗碎型:

型     号 760×1100 840×1100 1100×1200
进料口尺寸(mm) 760×1100 840×1100 1100×1200
进料**尺寸(mm) 620 720 930
排料口调节范围(mm) 75-200 100-225 150-275
偏心轴转速(rpm) 270 240 210
处理能力(t/h) 150-350 200-500 300-650
电动机 功率(kw) 110-132 132-160 185-200
转速(rpm) 985 985 740
外形尺寸(mm) 2600×2500×2200 3300×2320×3120 4140×2660×3560
机器重量(kg) 24000 32000 59200
