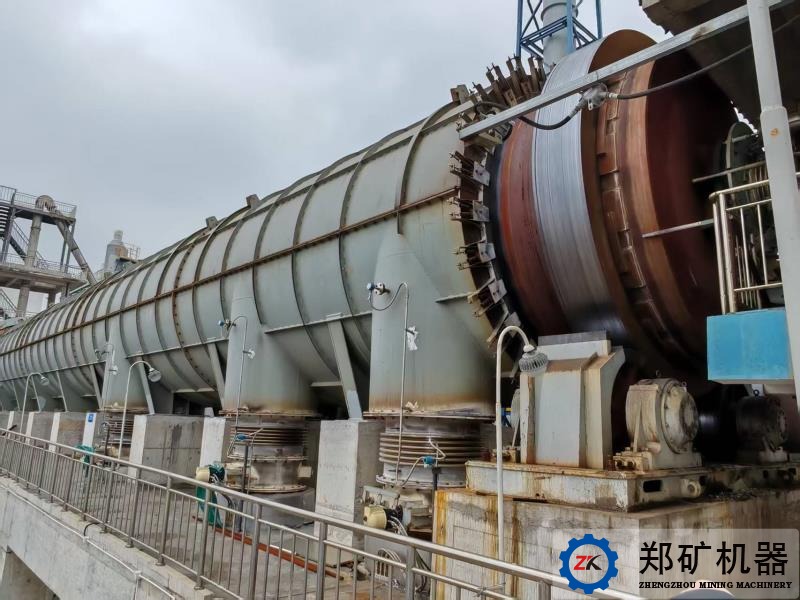

酸化焙烧回转窑(酸化窑)

产品简介：公司可生产直径Φ1~Φ5.5m的酸化窑，用于锂电新材料对锂精矿的酸化焙烧。

应用领域：适用于锂辉石、磷锂铝石等锂精矿的酸化焙烧，加热温度200~350℃

回转窑直径：

Φ1~Φ5.5m

适用物料：

锂辉石、磷锂铝石

煅烧温度：

200~350℃

7*24小时免费咨询热线

15617629962 在线留言

突出优势

可根据客户物料情况订制‌Φ1-5.5m酸化窑，用于锂精矿的酸化焙烧。

1．窑头、窑尾密封：可采用动静环组合式密封，±500Pa不漏气；或采用盘根柔性密封，减少空气进入量。有效的密封结构，减少湿空气的进入，窑内浓硫酸形成不了稀酸，腐蚀性大大减弱，提高筒体的使用寿命。

2．筒体采用耐酸材料、加工精度高、窑体跳动小，保证密封效果和运行的稳定。

3．窑内设置螺旋破碎装置，可碾碎结块物料和粘壁物料。窑内设置多排交错布置的抄板，可对物料起到搅动作用，还可防止物料在窑内滑动摩擦损坏窑体，同时可提高物料的受热均匀性。特殊的扬料板角度设计，避免产生大量的扬尘。

4．外夹套采用分辨制作，外部采用特殊的保温结构，保证保温棉不被吹落，影响生产。

5．采用多次循环的热风系统，保证热风的高效换热，平均热耗在7~9Nm³左右，酸化率在96~98%左右。

6．整套系统多处设置仪表，并入DCS系统，全系统智能化控制，保证酸化率和能耗。

工作原理

回转窑由筒体，传动装置，托、挡轮支撑装置，窑尾密封，外夹套，燃烧系统，热风管道系统，窑头罩等部分组成。窑筒体是受热的回转部件，采用优质碳素钢板卷焊制成，筒体通过轮带支撑在支撑装置上，并在其中一挡或几挡支撑装置上设有机械或液压挡轮，以控制筒体的轴向窜动；传动装置通过设在筒体中部的齿圈使筒体按工艺要求的转速回转；由于安装和维修的需要，较大的窑设有使窑体以很低转速回转的辅助传动装置；为防止冷空气进入和烟气粉尘溢出筒体，在筒体的进料端和出料端设有可靠的窑尾和窑头密封装置。为保证外加热效率，夹套内设置特殊风道，保证热风的热效率和精准控温。筒体外壁和内壁设置专用的防粘壁装置，保证物料的顺畅性。

客户合作案例

更多案例

技术参数

规格Model	进料量Feed Quantity(t/h)	转速Revolving Speed(rpm)	支座数Qty Of Support	减速机型号Reducer Model	电动机型号Motor Model	功率 Model Power(kW)
φ0.8×10m	0.2～0.5	0.26～2.6	2	BWD4-43	YVFE3-132S-4	5.5
φ1.5×15m	3～4	0.26～2.6	2	ZSY315-71	YVFE3-180L-4	22
φ2.5×25m	6～8	0.26～2.6	2	主：ZSY400-40	主：YVFE3-315S-6	75
φ2.5×25m	6～8	0.26～2.6	2	辅：ZSY160-25	辅：YE3-132M-4	7.5
φ2.6×25m	6～8	0.26～2.6	2	主：ZSY400-40	主：YVFE3-315S-6	75
φ2.6×25m	6～8	0.26～2.6	2	辅：ZSY160-25	辅：YE3-132M-4	7.5
φ2.8×42m	8～10	0.26～2.6	2	主：ZSY450-40	主：YVFE3-315L1-6	110
φ2.8×42m	8～10	0.26～2.6	2	辅：ZSY160-25	辅：YE3-160M-4	11
φ3×30m	11～12	0.26～2.6	2	主：ZSY450-40	主：YVFE3-315L1-6	110
φ3×30m	11～12	0.26～2.6	2	辅：ZSY160-25	辅：YE3-160M-4	11
φ3.2×40m	14～16	0.26～2.6	2	主：ZSY450-35.5	主：YVFE3-315L2-6	132
φ3.2×40m	14～16	0.26～2.6	2	辅：ZSY160-25	辅：YE3-160M-4	11
φ3.5×35m	16～18	0.26～2.6	2	主：ZSY450-35.5	主：YVFE3-315L2-6	160
φ3.5×35m	16～18	0.26～2.6	2	辅：ZSY180-25	辅：YE3-180M-4	18.5
φ3.5×38m	16～18	0.26～2.6	2	主：ZSY450-35.5	主：YVFE3-315L2-6	160
φ3.5×38m	16～18	0.26～2.6	2	辅：ZSY180-25	辅：YE3-180M-4	18.5
φ3.5×50m	16～18	0.26～2.6	2	主：ZSY500-35.5	主：YVFE3-355L1-6	220
φ3.5×50m	16～18	0.26～2.6	2	辅：ZSY180-25	辅：YE3-180M-4	18.5
φ4×50m	18～23	0.26～2.6	2	主：ZSY560-35.5	主：YVFE3-3552-6	315
φ4×50m	18～23	0.26～2.6	2	辅：ZSY224-28	辅：YE3-200L-4	30
φ4×60m	18～23	0.26～2.6	2	主：ZSY560-35.5	主：YVFE3-3552-6	315
φ4×60m	18～23	0.26～2.6	2	辅：ZSY224-28	辅：YE3-200L-4	30
φ4.3×58m	23～28	0.26～2.6	2	主：ZSY630-40	主：YVFE3-4001-6	400
φ4.3×58m	23～28	0.26～2.6	2	辅：ZSY224-28	辅：YE3-200L-4	30
φ4.5×60m	40～45	0.26～2.6	2	主：ZSY710-40	主：YVFE3-4002-6	450
φ4.5×60m	40～45	0.26～2.6	2	辅：ZSY280-28	辅：YE3-225M-4	45
φ4.6×60m	25～30	0.26～2.6	2	主：ZSY710-40	主：YVFE3-4002-6	450
φ4.6×60m	25～30	0.26～2.6	2	辅：ZSY280-28	辅：YE3-225M-4	45
φ5.0×50m	27-33	0.26～2.6	2	主：ZSY710-40	主：YVFE3-4002-6	450
φ5.0×50m	27-33	0.26～2.6	2	辅：ZSY280-28	辅：YE3-225M-4	45
φ5.4×56m	33～35	0.26～2.6	2	主：MH3S230HB40	主：YVFE3-4501-6	560
φ5.4×56m	33～35	0.26～2.6	2	辅：ZSY280-28	辅：YE3-225M-4	45
