风扫煤磨机_结构组成_工作原理_性能特点

发表日期: 2018-07-16 文章来源:郑矿机器 作者:

风扫煤磨机简介

   风扫煤磨机主要应用于煤粉制备,是既能磨细又能够烘干的理想煤粉加工设备。

风扫煤磨机工作原理

   风扫煤磨通常采用边缘传动方式,待磨物料通过进料装置进入风扫磨磨仓,电机通过减速机、大小齿轮带动筒体旋转,筒体内的研磨介质和物料在旋转过程中受到筒体的回旋转动产生的摩擦作用和离心力作用,物料在离心力作用下被带到一定的高度后抛洒下落,被研磨介质打击研磨,被粉碎的物料经出料装置进入下道工序。

风扫煤磨机结构组成

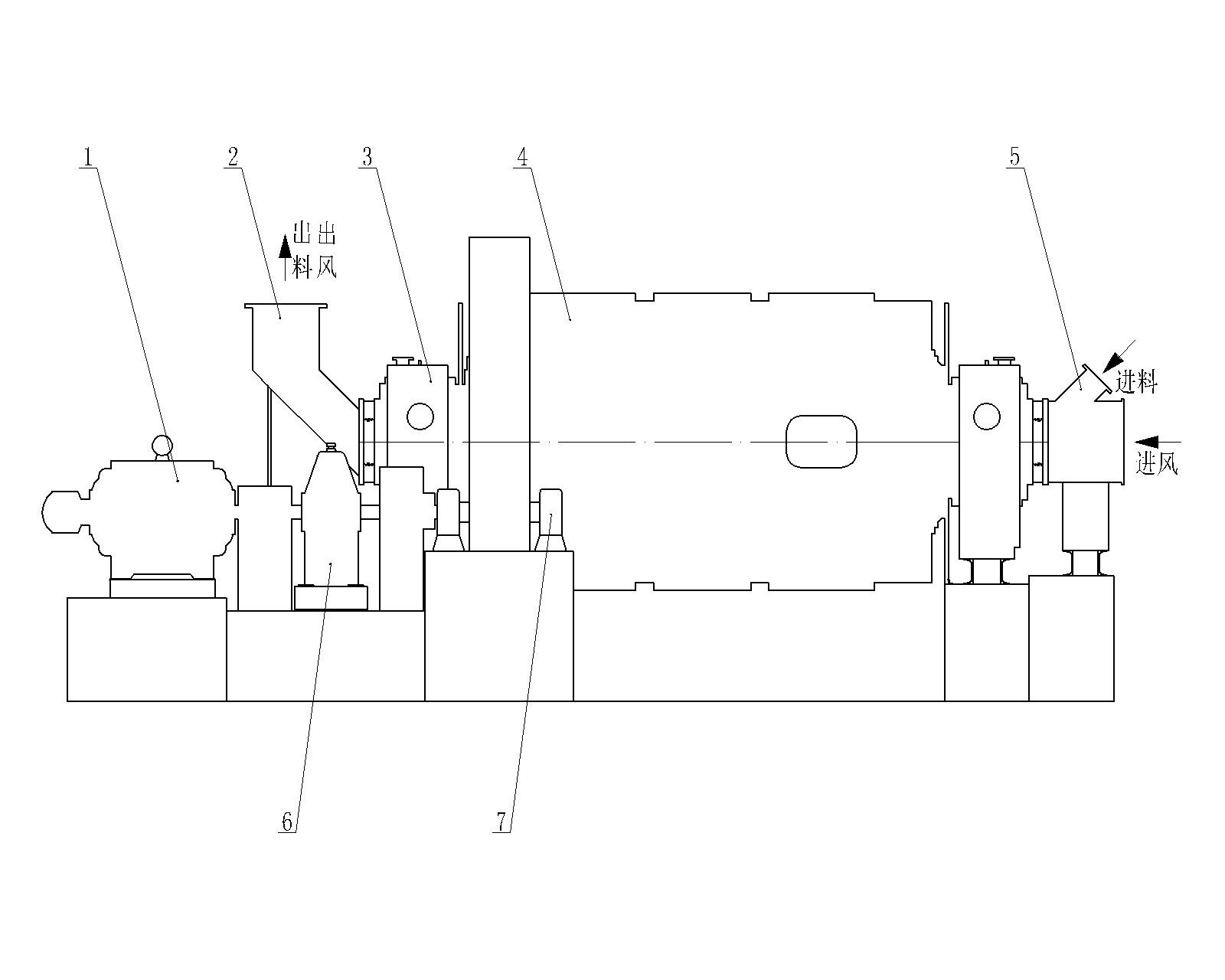

风扫煤磨机结构图

风扫煤磨机由1-电机、2-出料装置、3-主轴承装置、4-回转部分、5-进料装置、6-减速机、7-小齿轮装置等部件组成。

风扫煤磨机结构与性能特点


1、风扫磨利用三维设计和模拟仿真计算,优化主要部件结构设计;采用具有优良性能的材料及加工工艺,保证运转平稳、使用可靠;维修操作方便,并且大大减小维修量。

2、进料装置由进料口、进风口及支架组成,口内装有衬板。

3、传动装置主要由电机、传动轴、减速机、联轴器及附属设备组成,传动方式为边缘传动,即传动轴上的小齿轮与固定在筒体尾部的大齿轮啮合,带动磨机转动。在安装时必须保证小齿轮对大齿轮的作用力永远向上。

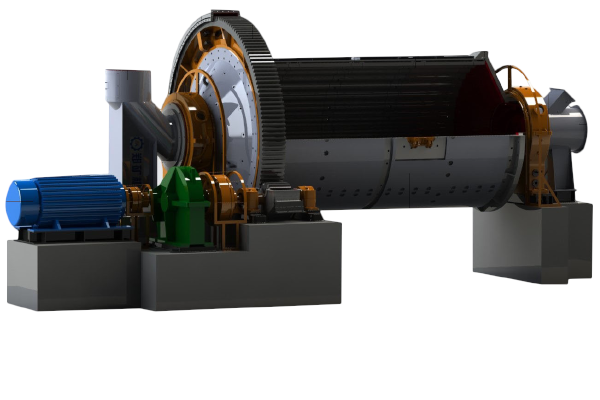

风扫磨煤机



4、风扫煤磨机主轴承采用滑动轴承。磨机通过空心轴支在两个主轴承上,回转部分的重量全部由主轴承负担。主轴承由主轴瓦、轴承座、轴承盖和润滑冷却系统组成,主轴瓦是主轴承重要的零件,轴瓦底面呈球面形,装在轴承座的凹球面上,瓦面用巴氏合金制成,因此轴瓦有顺应性、嵌藏性好,容易与轴颈跑合,抗胶合能力强等优点。滑动轴承具有较好的强度、塑性、聚合性、减摩性、耐磨性、润滑性和传热性,而且更换简单、方便,能够满足主轴承良好润滑要求,适应球磨机低速、重载的工作环境。

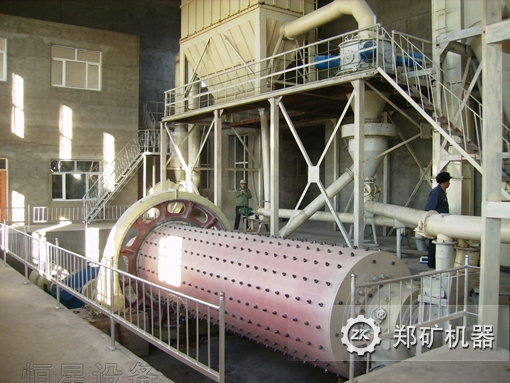

风扫磨煤机

5、风扫煤磨机回转部分由优质碳素钢板卷焊而成的筒体和磨头组成。筒体是磨机的主体,是磨机主要工作部件之一,物料是在筒体内被研磨体冲击和研磨而磨成细粉的。目前,本公司筒体由优质钢板卷制而成,具有良好的切削加工性、可焊性、耐磨性和耐疲劳性等特点,满足筒体强度高、塑性好、具有一定抗冲击性能的要求,是当前筒体制造的**选择。磨头主要由端盖和中空轴组成,它是磨机的主要零件之一,承受整个磨机的动载荷。本公司将端盖和中空轴分成两部分组合在一起,端盖采用优质碳钢,中空轴铸造成型,分别加工后用螺栓组装到一起。端盖采用整块厚钢板切削加工而成,端盖质量可得到保证,不存在铸件的铸造缺陷,保证了在长期使用中的安全可靠。

6、风扫煤磨机出料装置由出料管、支架及相关附件组成。
主轴承和传动齿轮是球磨机的关键部件,其工作的稳定性直接影响球磨机生产能否正常运行。本公司拥有强大的研发团队,利用有限元分析软件,对滑动轴承的受力进行分析,并不断优化,提高轴承使用寿命;对球磨机齿轮传动副进行静态、模态及接触分析,找出齿轮的设计和运行方面的薄弱环节,并改进优化,减轻齿轮磨损量。
