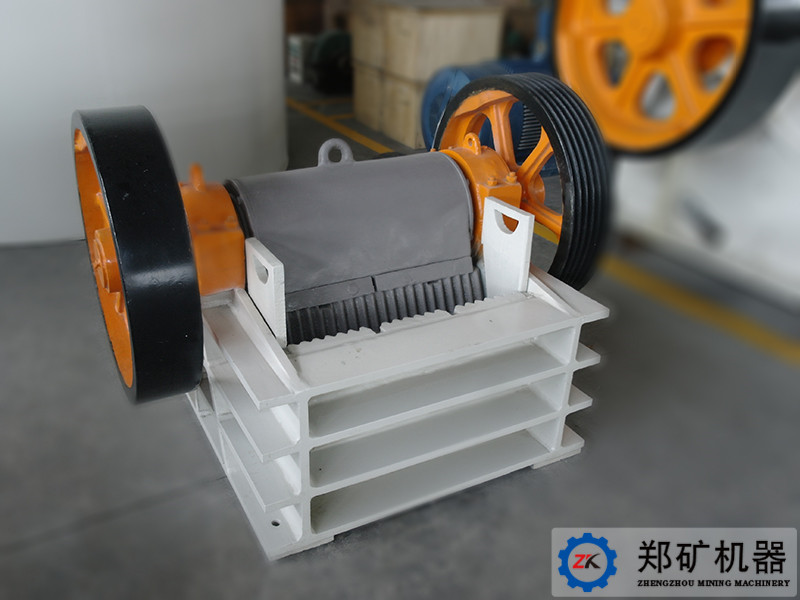

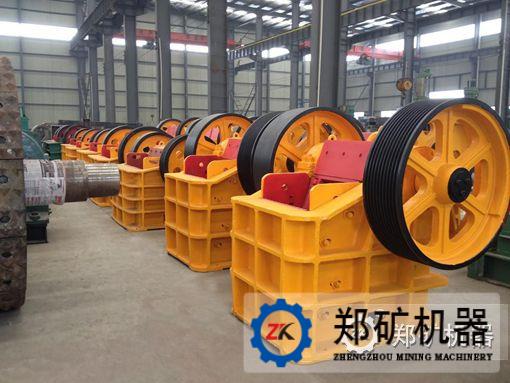

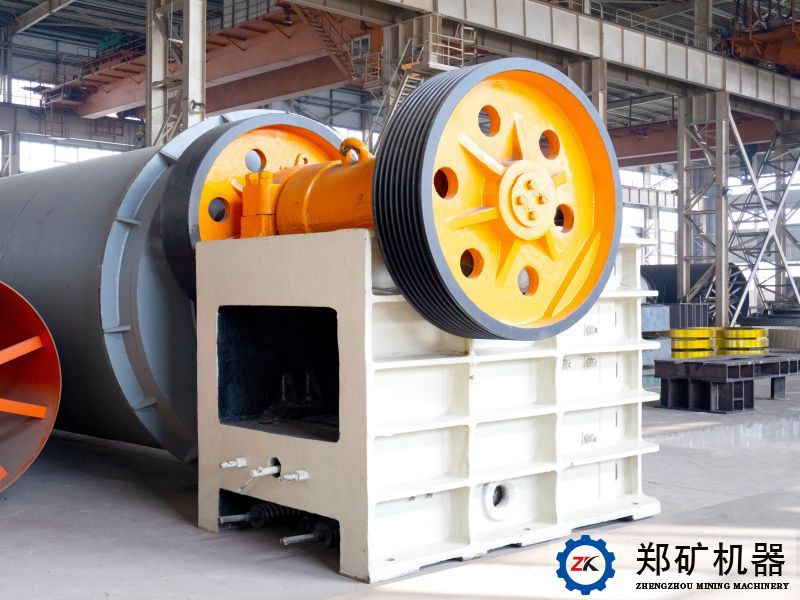

PE、PEX系列颚式破碎机

颚式破碎机

产品描述

我公司生产PE、PEX两个系列颚式破碎机,其中PE系列用于各种矿石和岩石的粗碎作业,PEX系列用于中、细碎。PE系列有十二种型号,*大的给料粒度达1020mm,处理能力*大500 m³/h;PEX系列6个型号,出料10mm-50mm,*大处理能力60 m³/h。两个系列多种型号的颚式破碎机能满足各类大中小企业的生产需求。

产品参数

处理能力:3-500m³/h

规格型号:PE-150×250-PE-1200×1500,PEX-150×500-PEX-300×1300

适用范围:各种岩石、矿石、石灰石等

应用领域

应用于矿山、建材、冶金、煤炭、化工等行业中尖锐、灼热、大块以及腐蚀性物料输送。

产品介绍

PE、PEX系列颚式破碎机为大型复摆式破碎设备,主要用于破碎抗压强度不超过250MPa的各种中硬矿石和岩石,具有破碎比大、产量高、产品粒度均匀、工作可靠、维修简便、运营成本低等特点,可广泛应用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业。其中,PE系列用于各种矿石和岩石的粗碎作业,PEX系列用于中、细碎。

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、采用了无摩擦破碎机理,物料在破碎过程中,颚板对物料的作用为纯挤压力而无相对滑动,因此颚板使用寿命长;

2、对前板进行了结构优化,使得破碎腔加深而且无死区,物料受破碎的次数增加,动颚部的行程加大,排料顺畅,破碎能力也得到提高;

3、生产效率高,破碎比大,产品粒度均匀,能耗低;

4、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;

5、颚板采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等特点;

6、结构简单,工作可靠,运营费用低,润滑系统安全可靠,部件更换方便;

7、噪音低,粉尘少。


工作原理

PE、PEX系列颚式破碎机是以电动机为动力,通过皮带传动驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料卸下。 该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、劈裂和弯曲等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

    PE、PEX系列颚式破碎机是以电动机为动力,通过皮带传动驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料卸下。
    该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、劈裂和弯曲等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

    PE、PEX系列颚式破碎机是以电动机为动力,通过皮带传动驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料卸下。

    该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、劈裂和弯曲等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料



部分型号参数

型号规格 进料口尺寸(mm) *大给料粒度(mm) 排料口调整范围(mm) 处理能力(m³/h) 功率(kW) 重量(t)
PE-150×250 150×250 125 10~40 1~3 7.5 13
PE-250×400 250×400 210 20~60 3~13 15 2.8
PE-400×600 400×600 340 40~100 10~35 30 6.5
PE-500×750 500×750 425 50~100 25~60 55 10.6
PE-600×900 600×900 500 65~180 30~85 55~75 15.5
PE-750×1060 750×1060 630 80~180 72~150 90~110 28
PE-800×1060 800×1060 680 100~200 85~143 90~110 30
PE-870×1060 870×1060 750 170~270 145~235 90~110 30.5
PE-900×1060 900×1060 780 200~290 170~250 90~110 31
PE-900×1200 900×1200 780 95~255 100~240 110~132 49
PE-1000×1200 1000×1200 850 195~280 190~275 110~132 51
PE-1200×1500 1200×1500 1020 150~300 250~500 160 100.9
PEX-150×500 150×500 120 10~40 3~15 11 2.5
PEX-150×750 150×750 120 10~40 5~16 18.5 3.5
PEX-250×750 250×750 210 15~50 8~35 30 5.8
PEX-250×1000 250×1000 210 15~50 13~45 37 6.4
PEX-250×1200 250×1200 210 15~50 13~50 37 7.7
PEX-300×1300 300×1300 250 15~50 20~60 75 11
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
