圆盘制粒机由哪几部份组成

发表日期： 2018-07-23 文章来源：郑矿机器作者：

圆盘式成球机主要用于水泥工业，铁工业和化肥工业，它是粉状物料成球的主要设备。

盘式成球机分为无动力刮刀盘式成球机(PQW)和动力刮刀盘式成球机(PQ)两种。两种形式的成球机都具有结构简单、操做方便、料球水份容易控制、所制料球强度高的特点。成球盘采用整体结构，盘底采用多条辐射钢板加强，坚固耐用；减速机与电动机采用柔性皮带传动，启动平稳，减少了设备冲击力，提高了设备使用寿命。

盘式成球机

PQ盘式成球机主要由成球盘、传动装置、机架、底座、刮刀装置等组成。结构特点是：

★、成球盘底采用多条辐射钢板加强，具有高的强度和刚度
★、传动齿轮采用高频淬火处理，使用寿命长
★、采用独特的无动力组合刮刀装置，使辅助功率消耗降低。
★、减速机与电动机采用柔性皮带传动，启动平稳、冲击力小
★、传动系统增加过桥装置，减小了齿轮与减速机的直接冲击，在提高设备运行稳定性的同时，提高了主要零部件的使用寿命

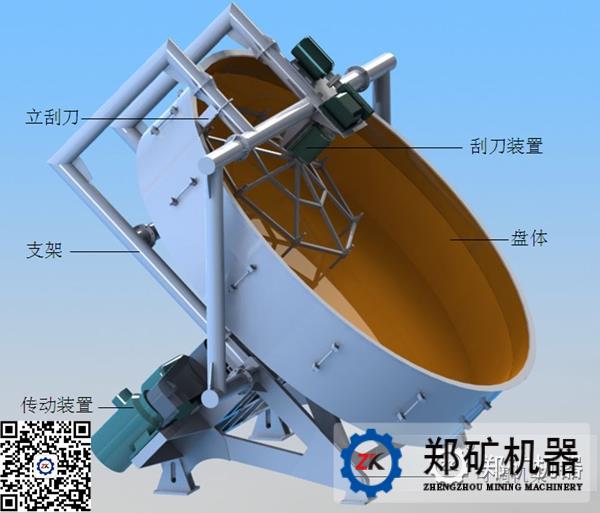

盘式制粒机结构

PQ盘式成球机参数

型号Type	成球盘Ball Plate				功率
	盘径	盘高	倾角	转速	Power（kW）
	Dia (mm)	Height（mm）	Slope （°）	Speed（r/min）
PQ10W	1000	250	35-55	25	4.5
PQ16W	1600	300	35-55	19	4.5
PQ22W	2200	500	35-55	14	15
PQ25W	2500	500	35-55	14.25	15
PQ28W	2800	640	35-55	11.81	18.5
PQ32W	3200	640	40-50	9.06	22
PQ36W	3600	700	40-50	8	22
PQ42W	4200	800	40-50	7	30

盘式成就参数(二)

型号Type	成球盘Ball Plate				主功率	重量
	盘径	盘高	倾角	转速	Main Power（kW）	Weight（t）
	Dia (mm)	Height（mm）	Slope （°）	Speed（r/min）
PQ10	1000	250	35-55	25	4.5	1.8
PQ16	1600	300	35-55	19	4.5	2.7
PQ22	2200	500	35-55	14	15	3.9
PQ25	2500	500	35-55	14.25	15	5.2
PQ28	2800	640	35-55	11.81	18.5	5.7
PQ32	3200	640	40-50	9.06	22	7.3
PQ36	3600	700	40-50	8	22	8.6
PQ42	4200	800	40-50	7	30	11.2
