淮南盘式成球机项目

项目名称：淮南某实业有限公司煤电固废综合利用项目（制粒设备采购）。

设备名称：φ4.2×550mm盘式成球机

设备主要技术参数：

盘体尺寸：内径4200mm，深度550mm

产能：18-25t/h

转速：1-10r/mim

倾角：45-50度

主电机功率：37Kw

设备工作原理： 电机通过带传动驱动减速机，并通过过桥装置带动成球盘旋转；生料粉通过预加水搅拌均匀，输入盘内，随着盘的转动，生料粉在盘体内通过滚动逐渐形成球状，达到预定的直径后排出盘外，再输送到下一道工序。

设备结构组成及特点：

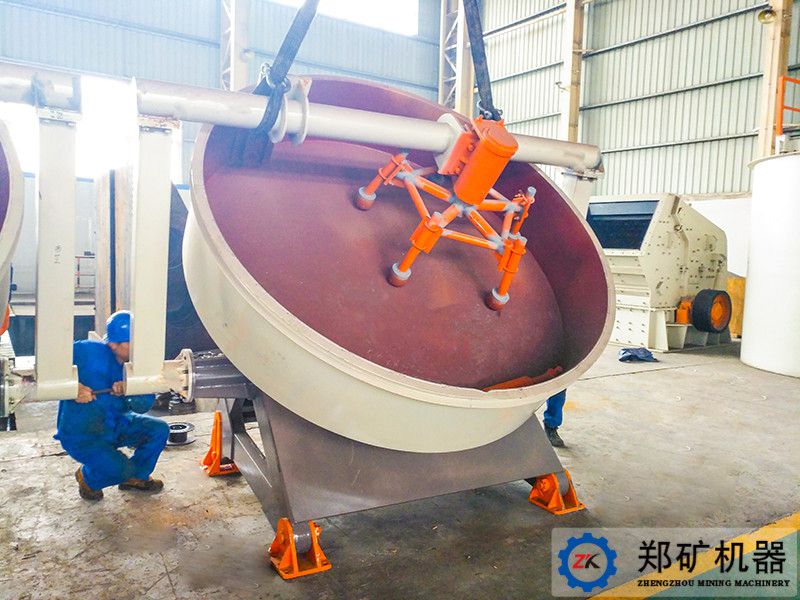

φ4.2×550mm盘式成球机主要由主机装置、机架装置、主减速机、主电机、过桥装置、刮刀支架装置、盘底刮刀装置、立刮刀装置等组成。

主要结构特点是：

1、机架倾斜角度可调，能使其达到最佳造粒状态；

2、盘底刮刀、立刮刀易于更换，便于调整其与盘底间隙；

3、采用减速电机驱动盘底刮刀，刮料更迅速，盘底更干净；

4、机架采用优质碳钢一体式焊接，经镗铣床依次加工出主电机、主减速机、过桥装置、主轴承座安装面，使工艺装配精度更高、设备运行更平稳。

5、盘沿安装含油尼龙衬板，避免工作过程中物料黏结。
