球磨机的衬板国内高锰钢逐步被中合金钢衬板代替，但随着中合金钢衬板在球磨机衬板中的不断应用，已经逐步替代了锰钢及其它衬板成为市场发展主流。筒体衬板除保护筒体外，还对研磨体的运动规律有影响，为适应各种不同工作状态（粉碎或细磨）的要求，很难证矿机器生产衬板的形状的材料也不同。当以粉碎为主时，要求衬板对研磨体的推举能力较强，同时衬板应具有良好的抗冲击性能，当以细磨为主时，衬板的突出就比较小，对研磨体的推举作用就弱，冲击较小，而研磨作用较强，要求衬板具有良好的耐磨性能。

　　1.球磨机衬板安装要求

　　衬板安装后端衬板与筒体端盖之间要用抗压强度等级43.5MPa水泥砂浆填满，固定端衬板的螺栓不得让水泥砂浆灌死，应能使之转动或进出。衬板一般是有方向性的，安装时必须注意，不要安反。所有环向缝隙弧长不能超过310mm，超过的地方均用钢板楔入，将其隔断。相邻衬板的间隙不大于3～9mm。衬板与筒体内表面之间应按设计要求敷设隔层，如无要求，可在二者之间充填抗压强度等级42.5MPa水泥砂浆，尽量充满，多余部分通过坚固衬板螺栓挤压出来，水泥砂浆凝固后再次紧固衬板螺栓。在安装有橡胶垫板的衬板时，安装前3～4个星期将成卷的橡胶板打开，使之自由伸长；在使用橡胶板时，应次橡胶板的长边顺着筒体轴向，短边顺着筒体的圆周方向。要仔细检查衬板螺栓孔及衬板螺栓的几何形状，认真清理衬板螺栓孔及衬板螺栓上的飞边、毛刺、突起，使螺栓能自由穿入到要求的位置。成套的衬板螺栓应当刺目螺栓、防尘垫圈、平垫圈、弹簧垫圈、螺母组成；为防止漏灰，在使用时不可忘记使用防尘垫。紧固衬板螺栓时应使用力矩扳手进行作业，不同规格的衬板螺栓应按相对应的紧固力矩要求拧紧。

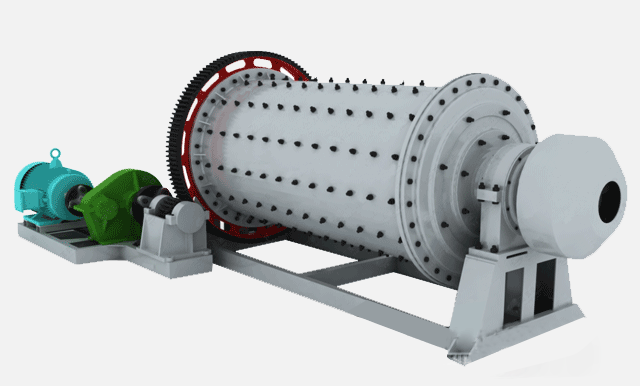

　　2.球磨机的工作原理及作用

　　在选矿工业中，球磨机简体内的轴线按规定的转数回转时，装在筒内的破碎介质和矿石在离心力和摩擦力的作用下，随着筒壁上升到一定高度，然后脱离筒壁自由落下或滚下。矿石的破碎主要是靠破碎介质落下时冲击力和运动时的磨剥作用。矿石从圆筒一端的空心轴颈不断地给人，而磨碎以后的产品经圆筒另一端的空心轴颈不断地排出，筒内矿石的移动是利用不断地给人矿石的压力来实现。球磨机衬板是为了保护简体表面不受磨损和控制钢球在简体内的运动轨迹。一般来说，衬板表面凹凸不平的程度对球荷（球磨机内装球量）产生不同的摩擦影响。凹凸不平程度大的称为不平滑衬板，对球荷的摩擦系数大，球荷提升较高，从而有大的打击力，故粗磨时几乎都用不平滑衬板；凹凸不平程度小的称为平滑衬板，对球荷的摩擦系数小，球荷提升较低，从而打击力也较小，故细磨时多用平滑衬板。球磨机衬板一般足由高锰钢制成，厚度通常为50-130mm。衬板的厚度不易过大，采用厚衬板虽可延长衬板的使用寿命，但会使球磨机的容积减少，因而降低球磨机的生产能力。球磨机衬板的结构应便于安装和更换，衬板选用的基本原则是保护简体，简化工艺，方便更换，经济适用，便于管理。


3.安装球磨机的步骤

　　3.1,球磨机的底盘安装
　　球磨机的底盘安装，要安装球磨机前瓦座底盘、球磨机后瓦座底盘、电动机底盘和减速器底盘这四个底盘。在底盘的安装时，必须用水准器或水平仪检和钢尺来检查底盘的水平性和水平标高。当发现有不平的现象时，应用钢制的调整楔在底盘下部进行操作，以确保水平。同时这些楔子的宽度应在50～60mm之间；长度应*少保证在底盘内部超过地脚螺栓的中心线，且外部要露出10～50mm的长度；楔子的坡度应在1：10～1：20之间。调平后，为了防止移动，应将楔铁之间焊接起来。

　　3.2,球磨机主轴承的安装
　　球磨机的两轴承的底盘的中心线之间的距离，要与设备技术文件或相关设计的规定一致。如出现电动机筒体与中空轴组合后的实际尺寸，与设备技术文件或相关设计的规定不一致时，可在征得相关单位人员的同意后，依照实际的尺寸进行施工。两个主轴承底盘的横向中心线必须重合，并且其允许合误差不大于0.5mm。允许主轴承底盘的不水平度相差0.1mm/m，其不平行度允许误差为0.5mm/m，但一定得确保球磨机出料。在主轴承的球面瓦安装之前，要对巴氏合金面以及球面上是否有砂眼、气孔、裂纹等缺陷进行仔细检查，并且在中空轴与轴衬接触面之间的区间内不可出现离壳的现象。在中空轴与轴衬接触区域之外，每一侧的离壳面积不可以超过其两侧面面积之和的20%。

       3.3,球磨机筒体和齿圈的安装
　　在组装筒体和端盖之前，要检查筒体，保证筒体的椭圆不大于筒体直径的4‰。同时还要对中空轴颈的椭圆度和表面光洁度进行检查。端盖和筒体螺栓孔用定位销对齐后穿上1/4数量螺栓，用手拧紧，其中1/3半拧紧，调整同心度在0.25mm以内，然后拧紧，检查合格后按要求力矩值拧紧所有螺栓。这时，筒体和端盖就组装完毕，安装完毕后所有法兰之间用0.03mm塞尺检查间隙不得插入。接着，将筒体和端盖组件转入主轴承。在将筒体和端盖组件装入主轴承之前，轴承座必须已调整符合要求。将端盖和筒体组装在一起，并检查无误后，对组装后的筒体进行测量，其总长度及两轴颈中心的长度，与轴承座中心距相比较，如不符则需调整轴承座或主底板的位置。用顶起的装置将筒体装配慢慢落入轴承，将筒体安装到正确的位置，避免碰伤轴瓦。接着，组装大齿圈和筒体。若大齿圈是一个整体，则必须在筒体上安装起大齿圈才可以将它们安装到轴承上。若大齿圈是两半拼合成的时，通常采取的方法是先在主轴承上安装起磨矿机回转体后，再将大齿圈装上去。
