碳酸锂生产线-原矿硫酸法生产工艺介绍

发表日期： 2022-11-03 文章来源：郑矿机器作者：

　　近年来我国虽然也在积极开发盐湖锂资源，但由于盐湖卤水中的镁含量较高,镁和锂这两种元素较难分离,到目前还没有大规模的产业化生产,所以我国一直从锂矿石中提取锂盐。由于不同的锂矿物其性质差别很大,从锂矿物中提取碳酸锂的工艺也各不相同。

　　原矿硫酸法生产工艺介绍

　　目前我国碳酸锂生产主要以锂云母和锂辉石为主，锂云母生产主要以硫酸盐法，锂辉石生产主要以硫酸法为主，今天给大家交流一下硫酸法生产工艺：

　　以锂辉石为原料生产碳酸锂,工业上比较成熟的工艺是硫酸法生产工艺。此工艺的基本原理在于硫酸与β-锂辉石在250~300℃下发生置换反应,生成Li2SO4。反应方程如下:

　　β-Li2OAl2O34SiO2+H2SO4-----Li2SO4+H2O Al2O3 4SiO2。

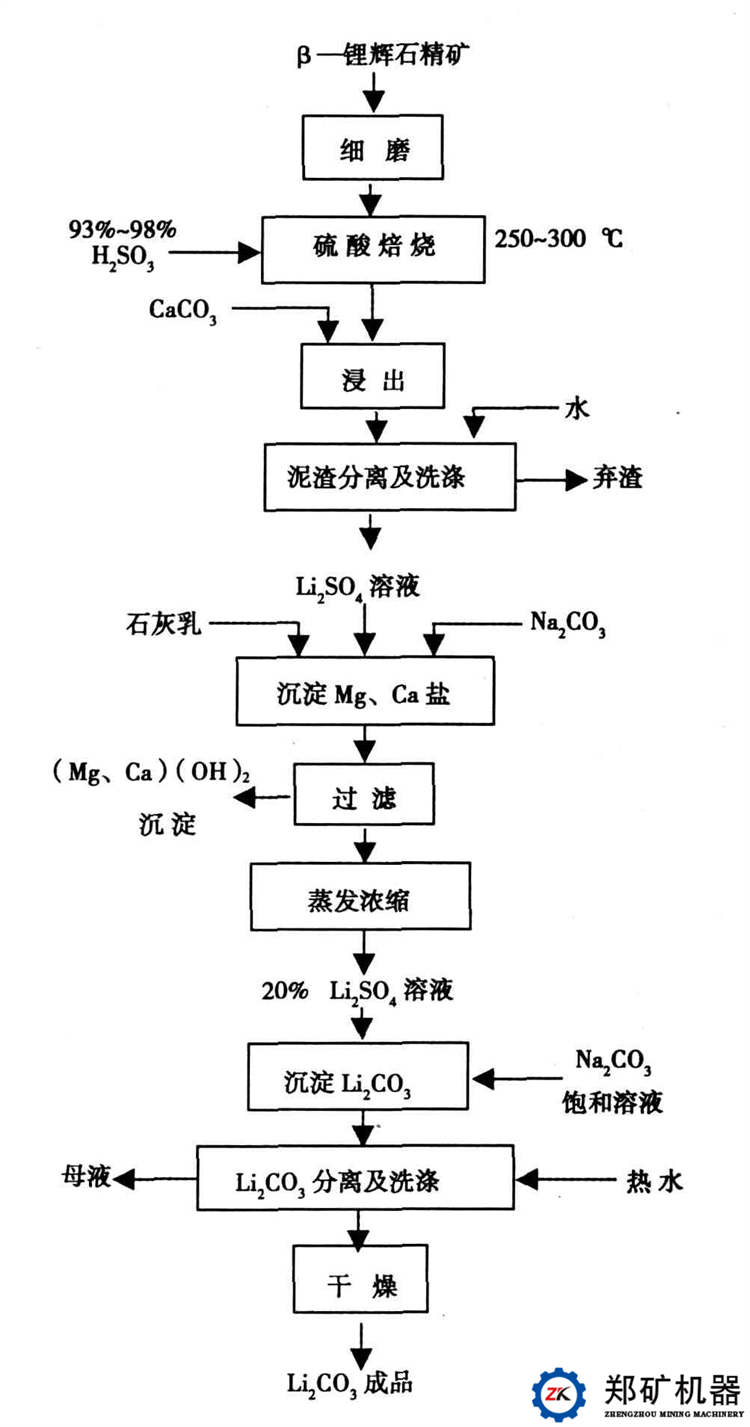

　　这一反应只能发生于结构较为疏松的β-锂辉石。先将选矿获得的含Li2O 5.5%~7.5%的锂辉石精矿在1050-1100℃的回转窑中高温焙烧,使矿石密度由3.15g/cm3，降至2.4g/cm3生成为β-锂辉石。冷却后球磨至100目左右,与足量的硫酸(93%~98%)混合,送入250℃酸化回转炉中进行硫酸焙烧。冷却后水浸,加石灰石控制pH为5,得到含10%左右的Li2SO4粗锂液,用石灰调pH至11,加碳酸钠除钙、镁、铁、铝等杂质。清液蒸发成含12~20%左右Li2SO4的净化液,加入碳酸钠沉淀成碳酸锂。离心脱水,滤渣经350℃干燥,得到碳酸锂产品,回收率在90%左右，滤液冷却后结晶回收硫酸钠。

　　硫酸法生产碳酸锂收率较高,并可处理Li2O含量仅110%~115%的矿石。但是相当数量的硫酸和纯碱变成了价值较低的Na2SO4,应尽可能降低硫酸的配量。此方法最大优点是浸取烧结所得的溶液中含有110~150 g/L硫酸锂,经过浸取即可得到比较纯净的溶液。硫酸法也可用来处理锂云母和磷铝石。

　　碳酸锂生产线项目为什么选择郑矿机器？
