立式多管旋风除尘器是一种研制较早，国内外至今都还在使用(有的**使用的还相当广泛)的旋风除尘器。它具有运行可靠，效率较高等特点。近年来，我国一些地区采用陶瓷制作旋风子，既大量节约了钢材又充分发挥陶瓷材料耐磨损、耐腐蚀的特点，成为扩大立式多管旋风除尘器使用范围的一项有效措施，使这种旋风除尘器在这些地区的工业锅炉和小型电站锅炉上得到了较广泛的应用。

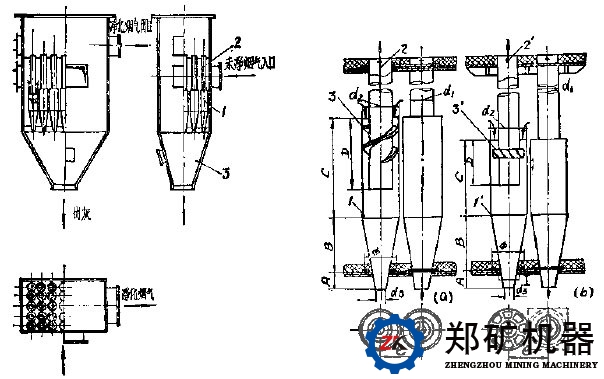

　　立式多管旋风除尘器是由若干单个立式旋风子(钢制或陶瓷制作)组装在一个具有烟气进出口、烟气分配室、贮灰斗的壳体内构成的。其结构示意如图13-1所示。

旋风子的直径(Dg)计有：100、150、250毫米三种。前两种虽然效率较高，但易于堵塞，因此很少采用，常用的是Dg250毫米的旋风子。
　　导向装置常用的是螺旋型和花瓣型导向器。螺旋型导向器的两个叶片与旋风子轴线间的角度为a＝25°或30°，花瓣型导向器的叶片安装角度与前同。其中效率较高的导向装置是a=25°的花瓣型导向装置。

具有螺旋型及花瓣型导向装置的旋风子的结构和有关尺寸，详见图13-2及表13-1。
　　立式多管旋风除尘器进口烟气流速一般为10～20米/秒，除尘器阻力为50～80毫米水柱[491～785帕斯卡]除尘效率为75～85％。立式多管旋风除尘器对于细尘的净化效果也较好。

立式多管旋风除尘器的金属耗量较大，一般为净化每1000米3/时的烟气约需150～200公斤，但当采用陶瓷制作旋风子时则金属耗量可大大降低，一般每净化1000米3/时的烟气仅约需35～50公斤。

　　立式多管旋风除尘器可用在吸出或压人系统中，其**允许负压或压力约为250毫米水柱[2453帕斯卡]，**允许温度约为350～400℃[623～673K]。
