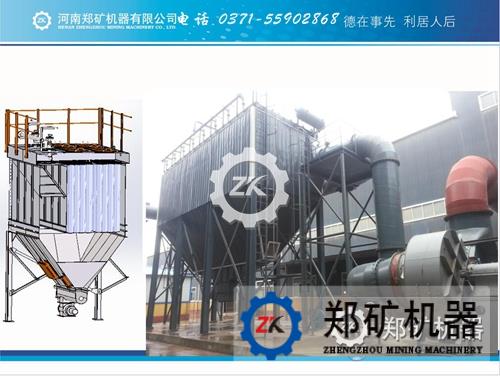

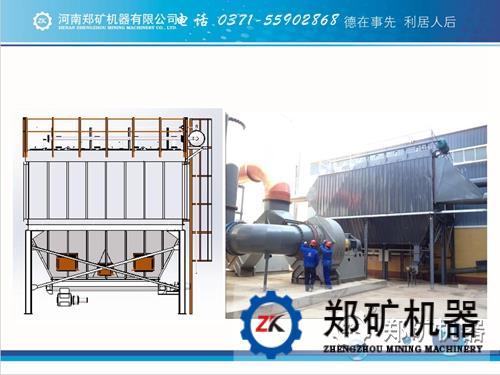

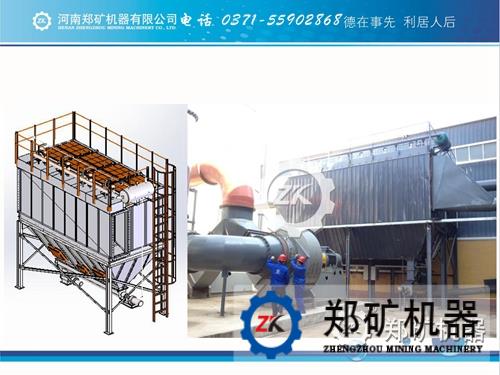

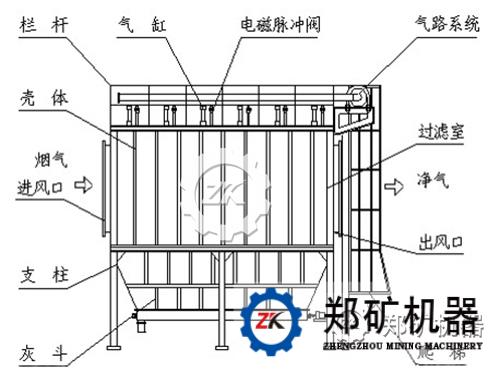

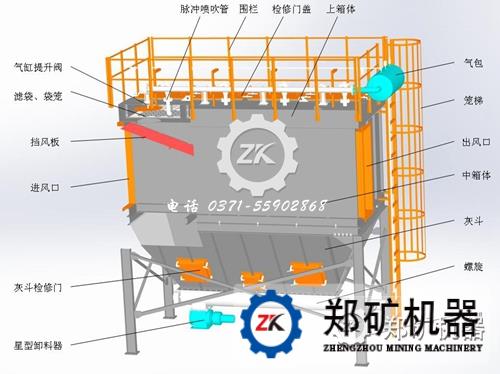

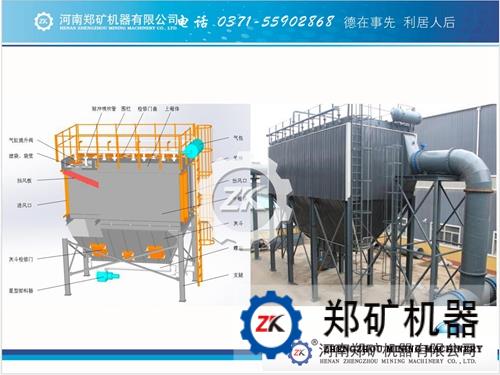

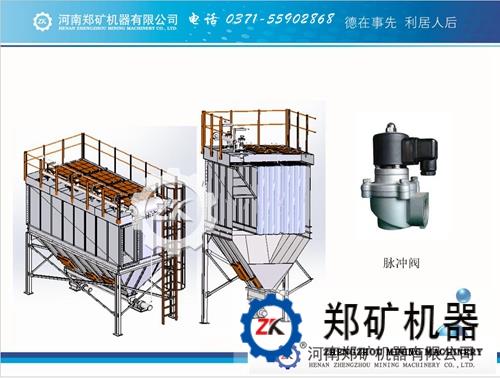

除尘器的结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置等组成。箱体全部采用板件折弯后焊接结构；检修门和喷吹接口处均设有不同材质的密封垫，确保不漏气、无粉尘外泄

壳体部分：包括清洁室（或称气体净化箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤袋及其骨架

除尘器结构灰斗及卸灰：卸灰斗可按不同系列、不同进口粉尘浓度，分别设置螺旋输送机、空气输送斜槽和刚性叶轮卸料器(卸灰阀)。

除尘器的结构进出风箱体：包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧，双排(或称双列)结构布置在壳体中间

除尘器的结构脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

除尘器的结构支柱及立式笼梯、栏杆。

除尘器的结构—气包、脉冲阀门

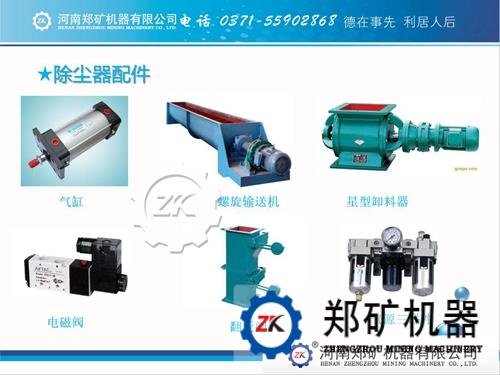

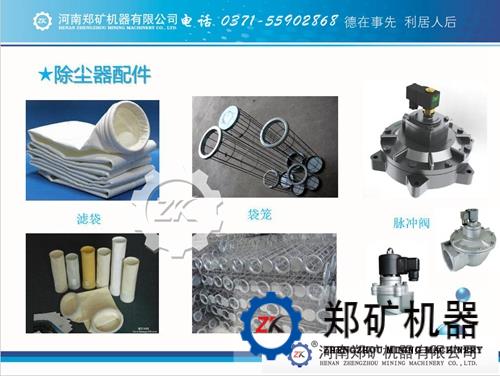

除尘器的结构配件，滤袋，袋笼，脉冲阀，气缸，星型卸料器，电磁阀，翻板阀，气源三联件
