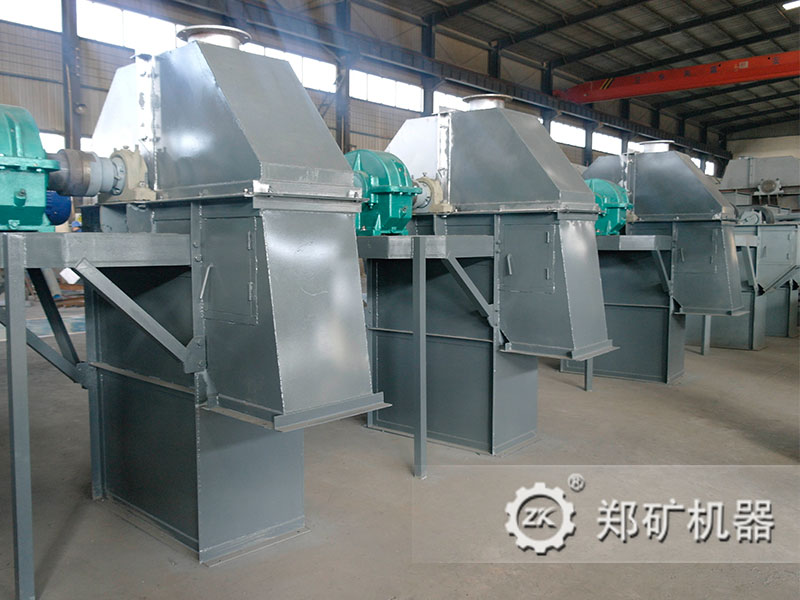

TD斗式提升机

TD斗式提升机

产品描述

TD型斗式提升机是胶带提升机,本公司产品根据斗子宽度可分四个型号:TD160、TD250、TD350、TD450,可采用深斗浅斗满足不同的生产需求,*大能输送69.6m³/h物料,提升高度为4.3-34m。

产品参数

输送能力:0.65-69.6m³/h

型号:TD160-TD450

应用领域

应用范围:化工、冶金、建材、矿山等行业。

产品介绍

TD型斗式提升机采用橡胶带作牵引构件,主要用于垂直输送松散密度ρ<1.5t/m³的粉状、粒状、小块状无磨逐性、小磨琢性物料,采用普通橡胶带被输送的物料温度不超过60℃,采夹钢丝胶带可达80℃,而采用耐热橡胶带物料温度一般不超过150℃,提升高度一般为4~30m。

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、采用流入式喂料、混合或离心式卸料,且料斗为大容量密集型布置,在物料提升时基本无回料和挖料现象,无用功损耗小,驱动功率相对较小

2、提升范围广,对物料的种类、特性要求少,可广泛用于提升一般粉状、小颗粒状物料等

3、可根据物料特性和提升要求,灵活选取混合式、离心式等多种卸料方式

4、在密闭空间内输送物料,且在壳体、检修门处均设置有密封装置,无粉尘外泄,清洁、环保


工作原理

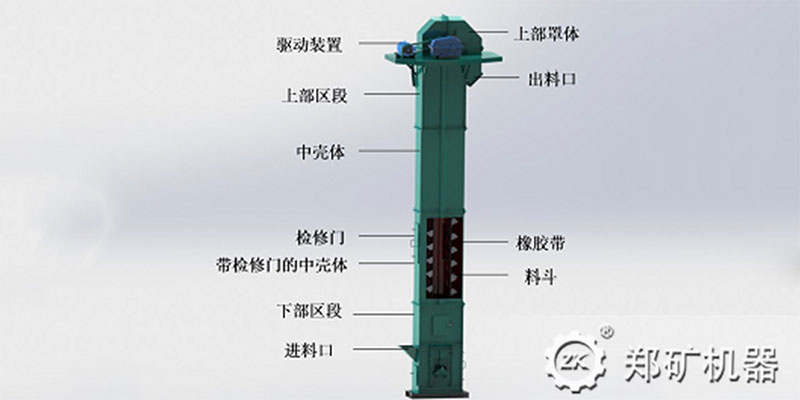

TD型斗式提升机的牵引件为橡胶带,料斗以一定的间隔固定在橡胶带上,橡胶带分别绕过提升机头部和底部的滚筒,构成具有上升有载分支和下降无载分支的闭合环形系统;工作时,布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗,物料从提升机底部的进料口进入料斗,料斗将物料提升至头部的卸料口,在离心力和重力的共同作用下,料斗中的物料经卸料口卸出。





部分型号参数

型号 型式 输送能力 (m³/h) 料斗 传动轴转速 输送物料块度 提升高度
容量 斗距 斗宽 运行速度
深斗 浅斗 深斗 浅斗 (mm) (mm) (r/min) (r/min) (mm) (m)
TD160 胶带式 8 3.1 1.1 0.65 300 160 1 47.5 25 4.82~30.02
TD250 胶带式 21.6 11.8 3.2 2.6 400 250 1.25 47.5 35 4.48~30.08
TD350 胶带式 42 25 7.8 7 500 350 1.25 37.5 45 4.3~30.3
TD450 胶带式 69.6 48 15 14.5 640 450 1.25 37.5 55 4.54-34
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
