FU埋刮板输送机

FU型埋刮板输送机

产品描述

本公司FU型埋刮板输送机(链式输送机)产品以其输送槽宽度不同分为六个型号,适合输送粒度4mm-25mm且湿度不大于5%的物料,选择不同的链条速度可以实现每小时6-255m³大范围的输送能力,满足多种生产需求。

产品参数

输送量:6-255m³/h

规格型号:FU200-FU500

输送斜度:≤15°

应用领域

广泛用于冶金、煤炭、交通、电力、建材、化工、和机械等行业。

产品介绍

FU型埋刮板输送机(链式输送机)是以滚子板链作为牵引构件的连续性输送设备。该型设备具有结构紧凑、密封性好、布局合理,使用维护方便等特点,主要用于水平或者小倾角输送磨琢性强的粉状、粒状、小块状物料。

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、由于埋刮板输送机是借助于物料的内摩擦力带动物料移动的,因此,运行阻力较小,能耗较低,与螺旋输送机相比,节能约50%左右;
2、输送链采用高强度耐磨合金制成的套筒滚子板链结构,并经特殊工艺处理,具有强度高、摩擦系数小、使用寿命长等特点;
3、输送范围广,可以进行大产能、长距离输送温度低于150℃的各种粉状、粒状、块状物料;
4、整个输送过程在密闭空间内进行,密封安全、可靠,尤其适宜输送挥发性、腐蚀性等特殊介质。

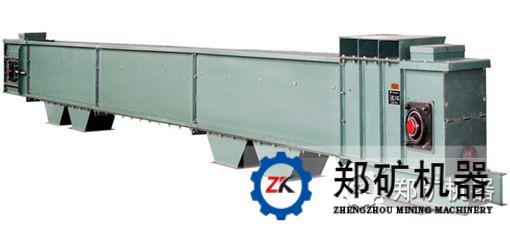

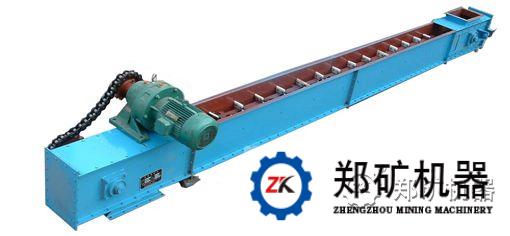

FU刮板输送机产品图

FU刮板输送机FU刮板输送机


工作原理

FU型埋刮板输送机的工作原理是传动装置带动驱动链轮转动,带有刮板的输送链条与驱动链轮相啮合并随之运动;当物料从进料口加入后,物料在机槽内受到输送链运动带来的与运动同向的拉力作用,使物料间的内摩擦力、内压力增大,当摩擦力大于物料与机槽壁的摩擦力后,物料在输送链的带动下向前移动,而增大了的内压力保证了料层之间的稳定状态,使其形成整体连续流动,当料层高度与机槽宽度之比满足一定条件时,料流是稳定的,料速约等于链速,此时物料得以连续、稳定输送,并从卸料口卸下。

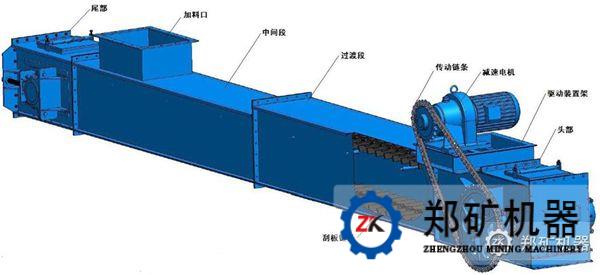

FU刮板输送机结构FU刮板输送机结构图



部分型号参数

型号 槽宽 理想粒度 粒度 输送斜度 输送量(m³/h) 物料湿度
(mm) (mm) (mm) 链条线速 (m/min) (含水百分比)
10 12 13.5 15 16 20 25
FU150 150 <4 <8 ≤15° 6-9     9-13   12-18 15-23 ≤5%
FU200 200 <5 <10 12-16     18-24   24-32 30-40
FU270 270 <7 <15 21-30 25-36 28-40 31-45 34-48 42-60 52-75
FU350 350 <9 <18   40-56   54-75   72-100 90-125
FU410 410 <11 <21   55-80   70-100   95-130 105-150
FU500 500 <13 <25   80-110   105-145   140-200 160-225
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
