项目概况：

一、煤矸石陶粒线项目介绍

本项目为安徽投资建设年产60万方煤矸石陶粒项目，项目以煤系固废-煤矸石为主要原料。主要设备有对辊制粒机、盘式成球机、回转窑、冷却机、以及输送设备等。针对煤系固废-煤矸石的综合利用，提升煤矸石产品的附加值。

二、煤矸石陶粒线项目概况

该生产线主要有原料处理系统、烘干系统、粉磨系统、搅拌陈化系统、制粒系统、焙烧系统、成品包装系统以及尾气处理系统等组成。

三、煤矸石陶粒线项目设备：

煤矸石制粒设备：GL10090对辊制粒机、PQ42成球盘

煤矸石煅烧设备：插接式回转窑、单筒冷却机

解决方案：

回转窑工作原理

煅烧过程是陶粒（生料）通过烘干窑进入窑内，由于筒体是在倾斜状态下作缓慢回转运动，因此陶粒在随筒体回转的同时，在轴向方向上由窑尾（高端）向窑头（低端）运动；燃料由窑头通过燃烧器喷入窑内进行燃烧，热量以辐射、对流、传导等多种方式传给陶粒，陶粒在移动的过程中经过煅烧后，从窑头卸料进入下道工序。

对辊制粒机工作原理

对辊造粒机是一种将含有一定水分的物料制成特定形状的成型设备，主要由机架、固定辊装置、活动辊装置、传动装置等组成。工作原理是由电机利用皮带驱动减速机，减速机再通过链传动驱动固定辊和活动辊同步转动，物料从设备上方落入对辊之间，经过双辊挤压、制粒，并从出料口卸出。

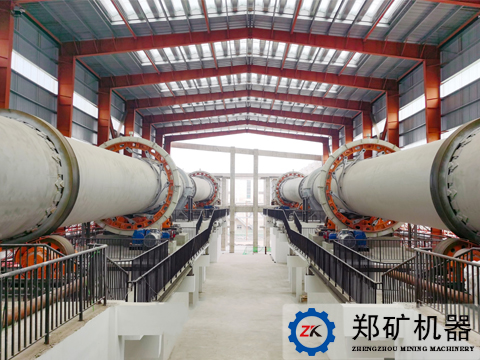

项目现场：
