立磨

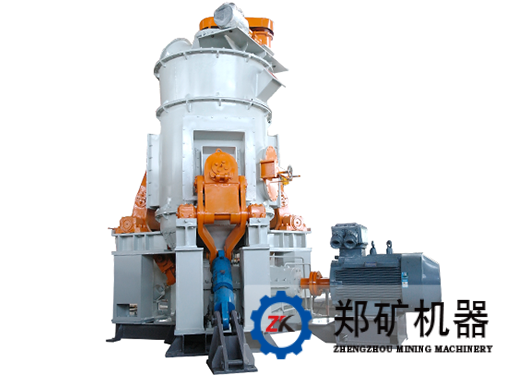

立磨 立式辊磨机

产品描述

立式磨机又称辊式磨,广泛应用于水泥化工、煤炭、电力等行业的大规模物料粉磨和超细粉磨加工中,是一种集破碎、干燥、粉磨、分级、输送于一体的磨粉行业理想设备,用于煤粉制备可使产品细度满足行业标准。

产品参数

产能:3-56(t/h)

规格型号:ZKRM08.2- ZKRM24.3

重量:16-230t

应用领域

水泥化工、煤炭、电力等行业。

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

1、费用低:系统简单,布局紧凑,占地面积约为球磨机的50%,可露天布置,降低投资费用
2、效率高:工作中磨辊直接与磨盘上物料接触,因此能耗较小
3、烘干强:因热风直接与物料接触,烘干能力大,节能型更好
4、操作简单,产品质量稳定,维护方便,工作环境好


工作原理

在煤粉生产过程中,主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,原煤通过下料管落到磨盘中央,恒速旋转着的磨盘借助于离心力的作用将原煤向外均匀分散、铺平,使其形成一定厚度的料床,原煤同时受到磨盘上多个磨辊的碾压,并被粉碎。在离心力的连续驱使下原煤不断向磨盘外缘运动,当离开磨盘的粉料遇到通过风环进入磨内的热气体并随之上升,经磨机中部壳体进入到分离器中,在此过程中煤粉与热气体进行了充分的热交换,水分迅速被蒸发。选粉机控制着辊磨出口的成品粒度,大于规定尺寸的颗粒被分离,并落回到磨盘,满足细度要求的煤粉通过选粉机进入收尘器,收集后的成品送入成品仓。



双棍立磨三辊立磨

六辊立磨四辊立磨

两辊立磨 三辊立磨 四辊立磨 六辊立磨

客户案例

临沂奥博特热力立磨煤粉制备站

立磨型号:ZKRM08.3

产能:6tph的立磨

菏泽郓城圣达如意立磨煤粉制备站

立磨型号:ZKRM08.3

产能:6tph的立磨

山东东佳集团立磨煤粉制备站

立磨型号:ZKRM15.2

产能:30tph的立磨


部分型号参数

ZKRM 生料立式磨规格、技术参数表
型号 磨 盘 中 径(mm) 产量(t/h) 原料水分(%) 生料细度(%) 生料水分(%) 电机功率(kW)
ZKRM08.2 800 6-8 <10% R0.08<12% ≤1% 55/75
ZKRM11.2 1100 10-12 <10% R0.08<12% ≤1% 110/132
ZKRM13.2 1300 20-25 <10% R0.08<12% ≤1% 185/200
ZKRM15.2 1500 26-34 <10% R0.08<12% ≤1% 250/280
ZKRM17.2 1700 40-55 <10% R0.08<12% ≤1% 355/400
ZKRM19.2 1900 55-70 <10% R0.08<12% ≤1% 450/500
ZKRM20.2 2000 60-75 <10% R0.08<12% ≤1% 560/630
ZKRM22.3 2200 85-110 <10% R0.08<12% ≤1% 710/800
ZKRM24.3 2400 95-130 <10% R0.08<12% ≤1% 800/900
注: 原料易磨性 指数 ≤13kWh/t
ZKRM 水泥立式磨规格、技术参数表
型号 磨 盘 中 径(mm) 产量(t/h) 原料水分(%) 产品比表面积(㎡/kg) 产品水分(%) 电机功率(kW)
ZKRM08.2C 800 3-4 <3% ≥350 ≤1% 55
ZKRM11.2C 1100 5-6 <3% ≥350 ≤1% 110
ZKRM13.2C 1300 11-13 <3% ≥350 ≤1% 185
ZKRM15.2C 1500 14-16 <3% ≥350 ≤1% 250
ZKRM17.2C 1700 20-23 <3% ≥350 ≤1% 355
ZKRM19.2C 1900 24-26 <3% ≥350 ≤1% 450
ZKRM20.2C 2000 27-30 <3% ≥350 ≤1% 560
ZKRM22.3C 2200 40-50 <3% ≥350 ≤1% 710
ZKRM24.3C 2400 50-65 <3% ≥350 ≤1% 900
注: 原料易磨性 指数 ≤18kWh/t
ZKRM 矿渣(钢渣 ) 微粉立式磨规格、技术参数表
型号 磨 盘 中 径(mm) 产量(t/h) 矿渣水分(%) 矿粉比表面积(㎡/kg) 生料水分(%) 电机功率(kW)
ZKRM08.2S 800 1.5-2 <15% ≥420 ≤1% 75
ZKRM11.2S 1100 3-4 <15% ≥420 ≤1% 132
ZKRM13.2S 1300 8-9 <15% ≥420 ≤1% 200
ZKRM15.2S 1500 9-10 <15% ≥420 ≤1% 280
ZKRM17.2S 1700 12-14 <15% ≥420 ≤1% 400
ZKRM19.2S 1900 15-17 <15% ≥420 ≤1% 500
ZKRM20.2S 2000 18-20 <15% ≥420 ≤1% 630
ZKRM22.3S 2200 23-25 <15% ≥420 ≤1% 800
ZKRM24.3S 2400 26-34 <15% ≥420 ≤1% 900
注: 矿渣易磨性  指数 ≤25kWh/t; 钢渣易磨性  指数 ≤30kWh, 粉磨钢渣微粉时产量下降约 30-40%
更多产品型号、报价、相关配件,请联系我们: 15617629962 感谢您的到访!
