螺旋分级机

螺旋分级机

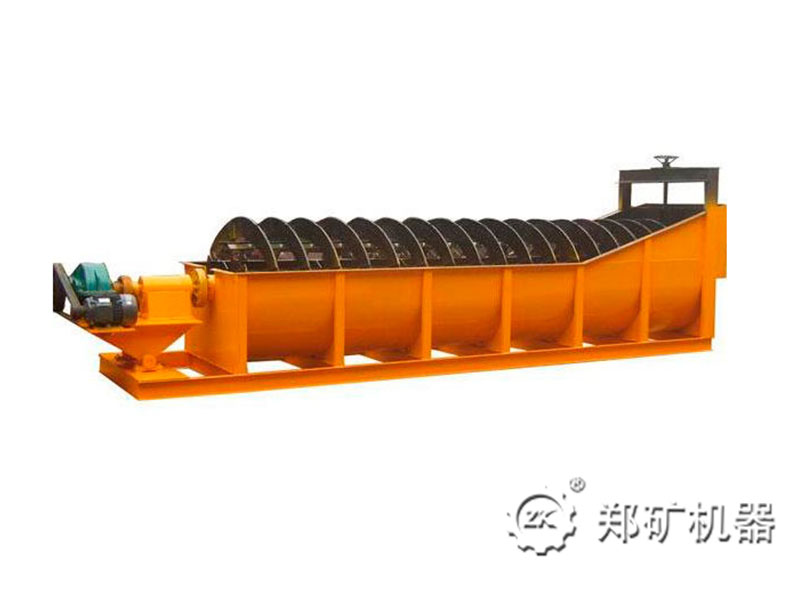

产品简介:螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。

  • 在线咨询
  • 在线留言
  • 产品说明下载

突出优势

★、自动化程度高,稳定性强;适用范围广泛。维护操作方便,并且大大减小维修量。
★、采用具有优良性能的材料及加工工艺,保证磨损轻微且均匀,延长了使用寿命;
★、低能耗,高精度,分级细度高,有效减少产品中过大颗粒及筛余物;



工作原理

★、螺旋分级机采用将磨细后矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下面是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使细颗粒悬浮到上面,流到溢流堰处溢出。粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心,低于溢流端螺旋上缘。溢流堰高于螺旋的旋转轴,但低于溢流端螺旋的上缘。该种分级机其沉降区的面积较低堰式大,其堰高可以在一定范围内调整,即沉降区的面积可以在一定范围内调整改变,从而可以调节分级的粒度,是磨矿循环中常用的一种设备。

部分型号参数

型号规格

螺旋直径(mm)

旋转速度(r/min)

产   量

配套电机功率

重量(t)

返沙量(t/24h)

流溢量(t/24h)

升降(kW)

传动(kW)

高堰式单螺旋分级机

FG-5

Φ500

8.5-15.5

143-261

32



1.1

1.6

FG-7

Φ750

4.5-9.9

256-564

65



3

2.83

FG-10

Φ1000

3.5-7.6

473-1026

85



5.5

4

FG-12

Φ1200

5、6、7

1170-1600

155

2.2

5.5

8.54

FG-15

Φ1500

2.5、4、6

1140-2740

235

2.2

7.5

11.86

FG-20

Φ2000

3.6、5.5

3890-5940

400

3

11、15

20.54

FG-24

Φ2400

3.64

6800

580

3

15

25.65

FG-30

Φ3000

3.2

11650

893

4

22

40.9

高堰式双螺旋分级机

2FG-12

Φ1200

5、6、7

2340-3200

310

2.2x2

5.5x2

15.84

2FG-15

Φ1500

2.5、4、6

2280-5480

470

2.2x2

7.5x2

21.11

2FG-20

Φ2000

3.6、5.45

7780-11880

800

3x2

22、30

36.341

2FG-24

Φ2400

3.67

13600

1160

3x2

30

53.491

2FG-30

Φ3000

3.2

23300

1785

4x2

40

73.03

沉没式单螺旋分级机

FC-12

Φ1200

2.5、4、6

1170-1630

120

2.2

7.5

11.1

FC-15

Φ1500

2.5、4、6

1140-2740

185

2.2

7.5

15.32

FC-20

Φ2000

3.6、5.5

3890-5940

320

3

11、15

29.056

FC-24

Φ2400

3.64

6800

455

4

18.5

37.267

FC-30

Φ3000

3.2

11650

705

4

22

46.2

沉没式双螺旋分级机

2FC-12

Φ1200

3.8、6

1770-2800

240

2.2x2

7.5x2

19.61

2FC-15

Φ1500

2.5、4、6

2280-5480

370

2.2x2

7.5x2

27.45

2FC-20

2FC-24

Φ2000

Φ2400

3.6、5.5

3.67

7780-11880

13700

640

910

3x2

3x2

22、30

30

50

53.491

2FC-24

Φ2400

3.67

13700

910

4x2

37

65.283

2FC-30

Φ3000

3.2

23300

1410

4x2

45

84.87

更多产品型号、报价、相关配件,请联系我们: 18336008373 感谢您的到访!
