DJ大倾角带式输送机

DJ型大倾角带式输送机是用波状挡边输送带取代普通输送带,其工作原理和结构组成,与通用带式输送机相同,其部件有较大部分可与通用带式输送机的相应部件通用。DJ型输送机可在-25℃~40℃环境温度范围内连续输送堆积密度0.5~2.5t/m³之间的各种散装物料,其**倾角为90°,输送的**物料块度≤180mm,在输送有特殊要求的物料时,可换用特殊材料的波纹挡边输送带。根据输送工艺要求,可以单机输送,也可多台或与其它输送机组合成倾斜输送系统,实现远距离、大跨度的物料输送。

  • 在线咨询
  • 在线留言
  • 产品说明下载

突出优势

★、结构简单、运行平稳、噪声小、运行可靠、能耗小。
★、衔接方便。可在机头和机尾设置任意长度的水平输送段,便于和其它设备衔接
★、输送量大。由于输送带具有波纹挡边,其装载端面增大,在相同倾角时,比通用带式输送机的输送量大
★、采用的是有波纹挡边和横隔板的输送带,其许用的输送倾角最大可达90°,节约占地面积,节省投资和土建费用。

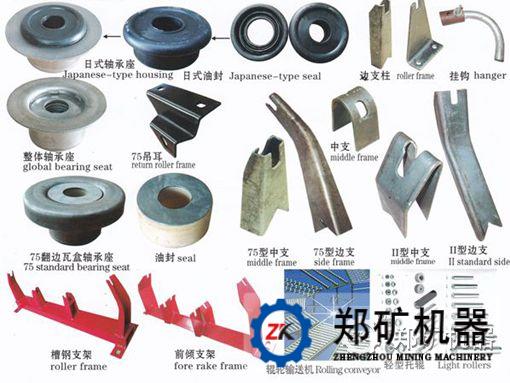

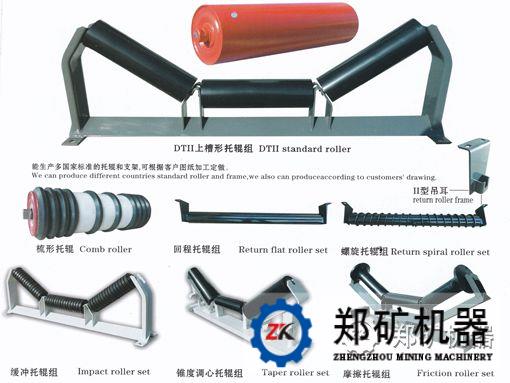

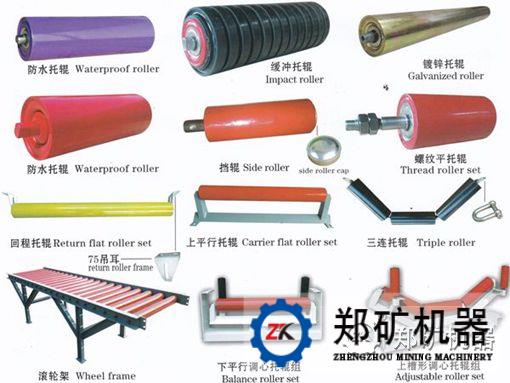

★、DJ大倾角带式输送机零配件

DJ大倾角输送机配件DJ大倾角带式输送机配件DJ大倾角带式输送机配件

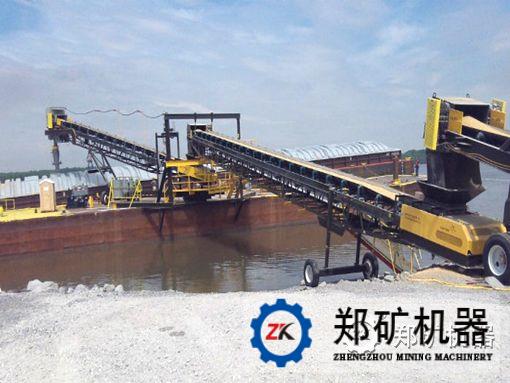

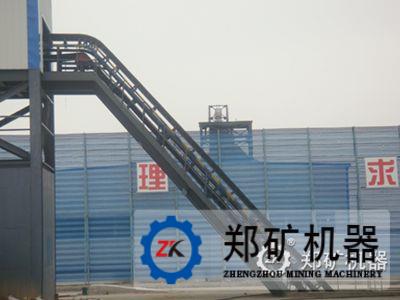

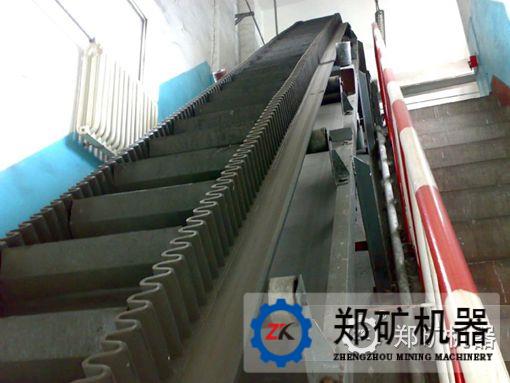

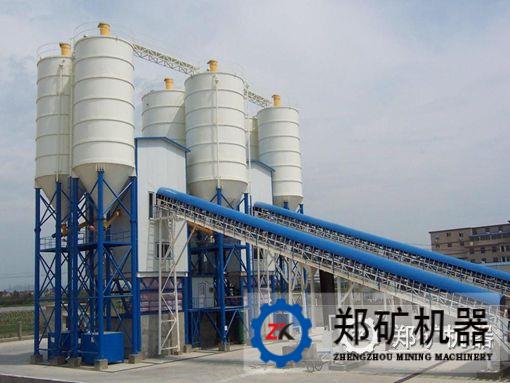

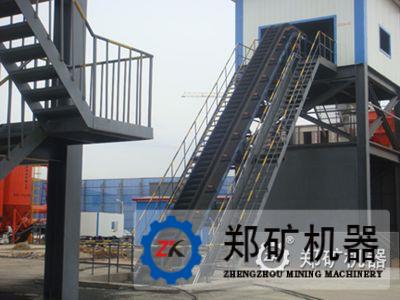

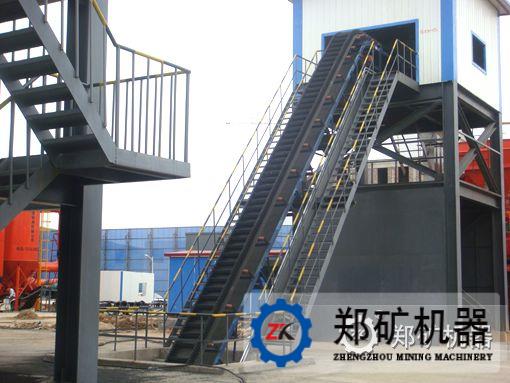

★、DJ大倾角带式输送机现场应用

大倾角带式输送机大倾角带式输送机DJ大倾角带式输送机

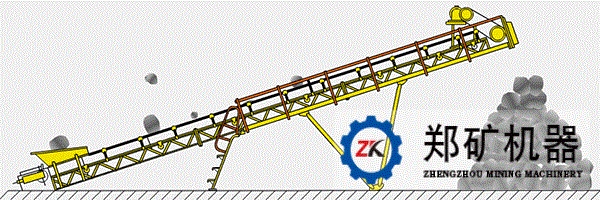

工作原理

★、带式输送机主要由头部传动装置,尾部拉紧装置和输送胶带构成。其牵引构件和承载构件是一条无端的胶带,胶带绕在机架两端的传动滚筒和改向滚筒上,尾部有张紧装置张紧,在沿胶带长度方向上用托辊支撑,构成封闭循环回路。当驱动装置驱动传动滚筒回转时,由传动滚筒与胶带间的摩擦力带动胶带运行。被输送物料一般由导料槽加至胶带上,物料随着胶带的移动被运送到头部的卸料装置进行卸料。

大倾角带式输送机大倾角带式输送机工作原理大倾角带式输送机

部分型号参数

型号

基带宽B

(mm)

挡边高H

(mm)

横隔板间距

(mm)

带速v

(m/s)

倾角β

(°)

输送量Q

(m³/h)

被输送物料最大块度

(mm)

功率N

(kW)

DJ500

500

80



126~252

0.8~2.0

30~90

84

100

1.5~18.5

100

112

120

126~378

138

DJ650

650

80



126~252

0.8~2.0

156

140

1.5~22

100

172

120

126~378

186

DJ800

800

80



126~252

0.8~2.0

186

180

2.2~45

100

318

120

126~378

360

注:表中输送量是按30°倾角、改规格许用最大带速和最小横隔板间距计算的。

大倾角带式输送机大倾角带式输送机大倾角带式输送机

更多产品型号、报价、相关配件,请联系我们: 18336008373 感谢您的到访!
