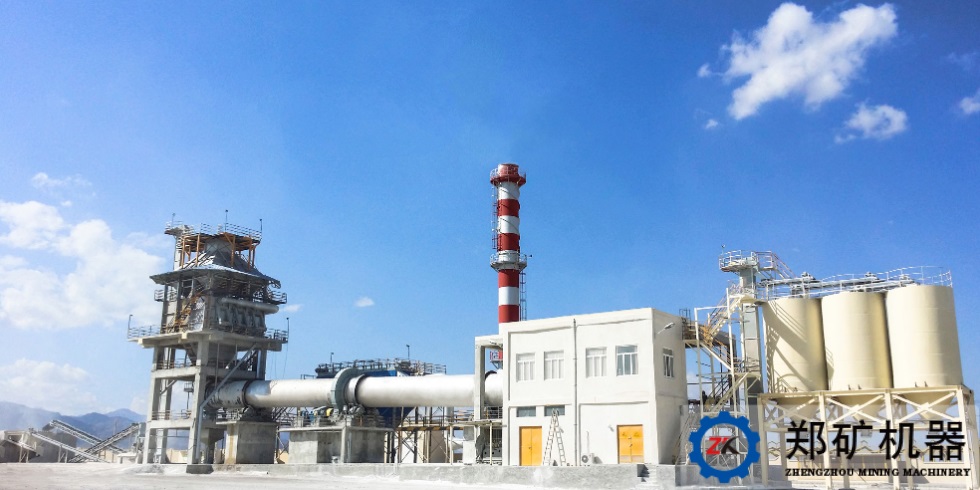

石灰回转窑

环保石灰回转窑



规格: Φ2.2x38-4.3x64m

生产能力: 120-800(t/d)

适用物料: 石灰石

应用领域: 适宜冶金、化工及建材制品工业等煅烧石灰石

  • 在线咨询
  • 在线留言
  • 产品说明下载

突出优势

河南郑矿机器可提供全套石灰生产线设备,工艺和技术支持;欢迎咨询!

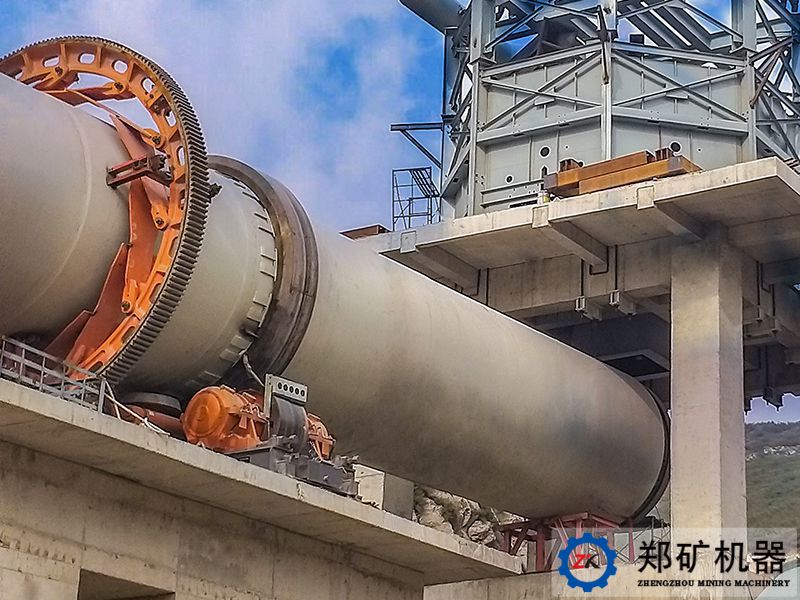

1、主传动系统采用新型的交流变频调速技术,与传统电磁调速、直流调速相比,更加节能环保,而且调速范围大、效率高、调速精度高、运行平稳;



2、托轮支承装置和挡轮支承装置的底座焊接完毕,经过振动时效处理消除焊接应力后,利用大型立式车床和镗铣床进行一体化加工制造,能够保证各部分的加工精度和形位公差要求,可显著提高整机的安装精度和可靠性;



3、针对石灰石的特性及其煅烧工艺要求,对窑头、窑尾段节进行了整体结构优化设计,解决了同类型回转窑普遍存在的窑尾返料和粉尘泄漏问题,输送更加顺畅、自然;



4、利用有限元分析软件对窑筒体进行热力学计算分析,使轮带与筒体之间留有特定的间隙,保证筒体在正常工作状态(热态)下与轮带呈无间隙的紧密配合,在有效提高筒体刚度的同时,又防止其由于配合过紧而使筒体发生缩颈现象;



5、石灰石受热均匀,产品质量稳定,生、过烧率低,尤其适宜煅烧高活性度的炼钢用石灰;



6、托轮支承装置轴承座处预留有测温接口,可方便接入测温装置,实现对设备运行状况的全自动化检测;



7、工艺配置灵活,可在窑尾配置竖式预热器充分利用回转窑内煅烧产生的高温烟气,将石灰石从常温预热到初始分解状态,也可在窑头处配置竖式冷却器使高温石灰骤冷,提高产品活性度,也便于输送、储存。

工作原理

石灰回转窑

石灰石通过窑尾(高端)溜槽喂入窑内,由于筒体的倾斜和缓慢的回转,石灰石一面沿圆周滚动,一面沿轴向由窑尾(高端)向窑头(低端)运动;燃料从窑头端(低端)通过燃烧器喷入窑内进行燃烧,热量以辐射、对流、传导方式传给石灰石,石灰石在移动的过程中经过煅烧成为生石灰后,从窑头端卸出,高温烟气则由窑尾端进入窑尾除尘系统。

部分型号参数

规格 产量(t/d) 支座数 减速机 电动机 功率(kW)
Ø2.2×38m 120 2组 ZS125-5 YVF2-225M-4 45
Ø2.5×40m 150 2组 ZS145-5 YVF2-250M-4 55
Ø2.8×43m 200 2组 ZS165-6 YVF2-280S-4 75
Ø3.0×50m 230 2组 ZS165-3 YVF2-280M-4 90
Ø3.2×50m 250 2组 ZL130-16 YVF2-315L2-6 132
Ø3.6×55m 400 2组 ZSY560-63 YVF2-355M1-6 160
Ø3.8×58m 500 2组 ZSY560-63 YVF2-355M2-6 185
Ø4.0×60m 600 2组 ZSY630-35.5 YVF2-355M4-6 200
Ø4.3×64m 800 2组 ZSY630-35.5 YVF2-355L3-6 250
如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008373 感谢您的到访!

客户案例

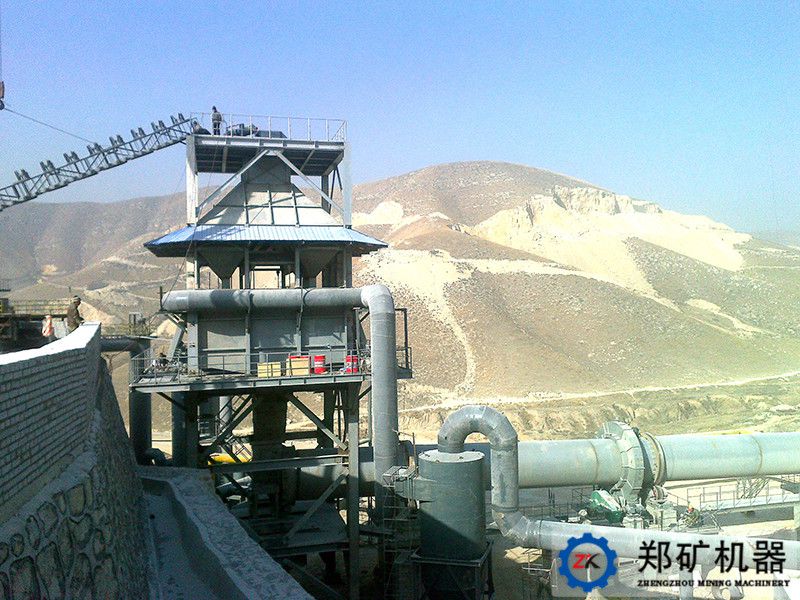

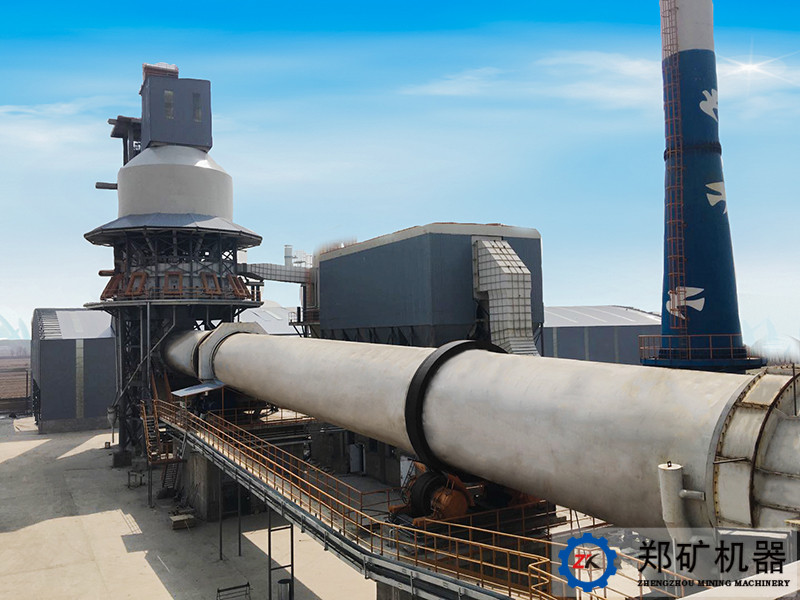

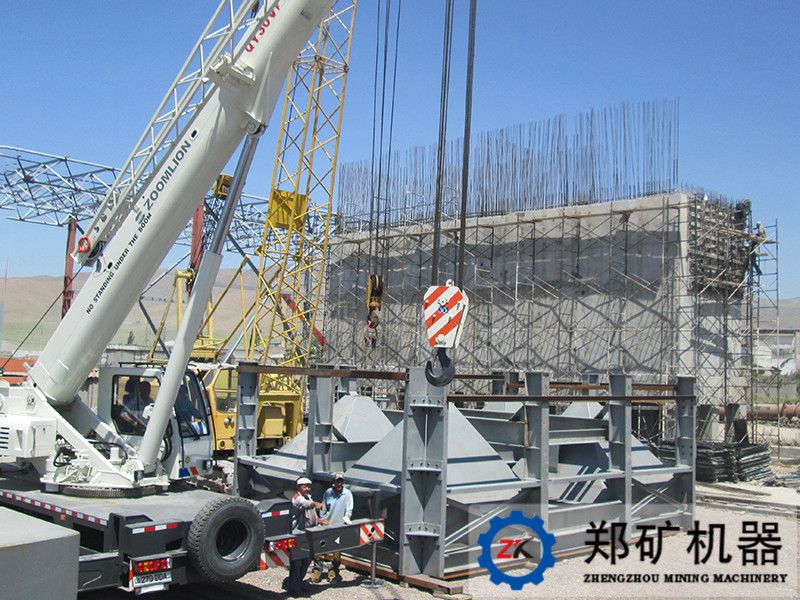

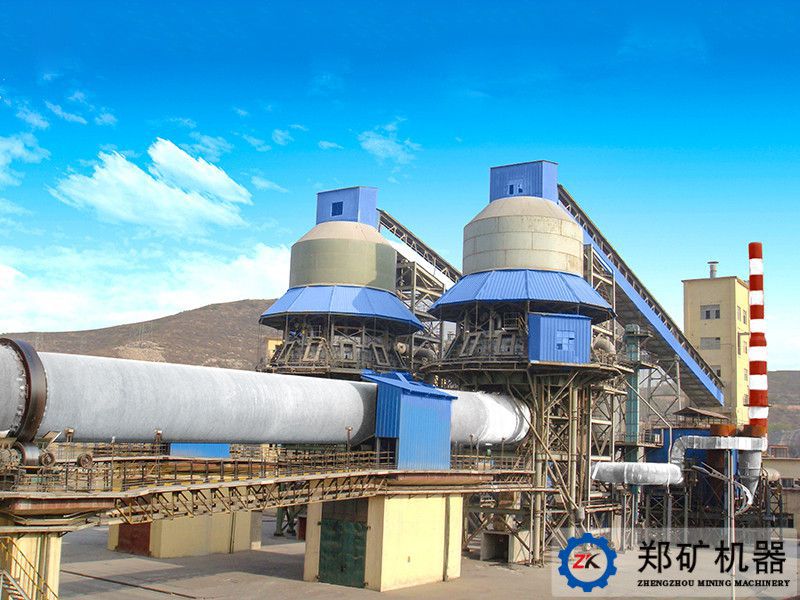

伊朗200TPD生石灰项目 宁夏宝塔石灰煅烧工程 山西建强活性石灰项目
伊朗200TPD生石灰项目 宁夏宝塔石灰煅烧工程 山西建强活性石灰项目
