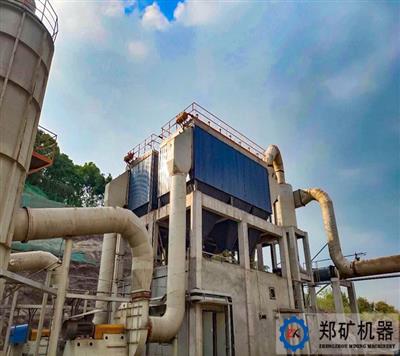

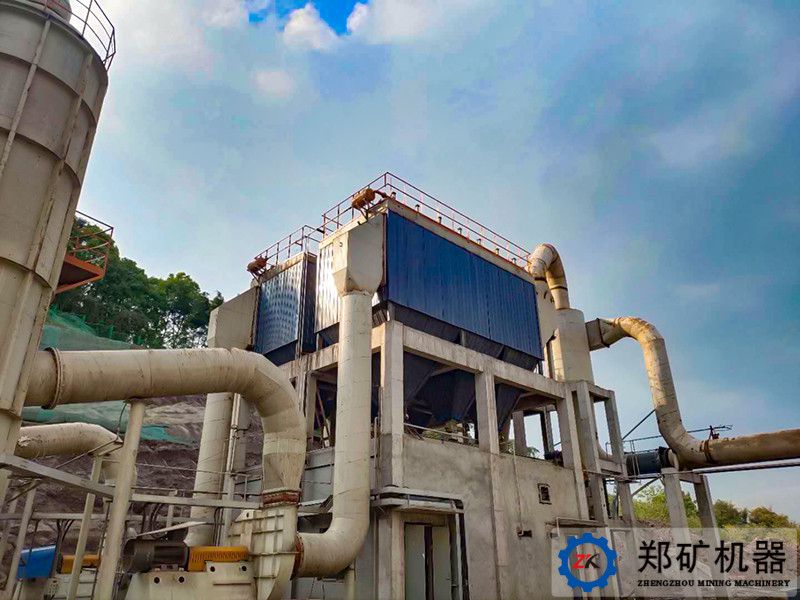

袋式除尘器(布袋除尘器)

袋式除尘器(布袋除尘器)

[产品介绍]:袋式除尘器是一种干式滤尘装置。适用于捕集细小、干燥、非纤维性粉尘。

[主要类型]:单机收尘器、脉冲式收尘器、反吹风袋式收尘器等。

[适用物料]:粉尘、烟气

[设备风量]:5-310000m³

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

袋式除尘器优势特点:
★、袋式除尘器设备高效可靠性设计,保证袋除尘器随主机设备长期稳定运行,维护工作量小;优化进出风道设计,有利于均匀地气流分布;
★、防漏风设计,使袋收尘器的漏风率降低;全钢分体结构设计,便于设备运输及安装;
★、低运行费用。优化工艺参数设计,有利于袋收尘器低阻高效稳定运行,降低系统能耗,同时有效减轻了滤袋的损耗。


工作原理

过滤式除尘器是指含尘烟气孔通过过滤层时,气流中的尘粒被滤层阻截捕集下来,从而实现气固分离的设备。

过滤式除尘装置包括袋式除尘器和颗粒层除尘器,前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层,而后者的过滤层多采用不同粒径的颗粒,如石英砂、河砂、陶粒、矿渣等组成。

伴着粉末重复的附着于滤袋外表面,粉末层不断的增厚,布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令,左右淹没时脉冲阀开启,高压气包内的压缩空气通了,如果没有灰尘了或是小到一定的程度了,机械清灰工作会停止工作。


部分型号参数

型号 PPC32-3 PPC32-4 PPC32-5 PPC32-6 PPC64-4 PPC64-5 PPC64-6 PPC64-7 PPC64-8
处理风量(m³/h) 6900 8900 11160 13390 17800 22300 26700 31200 35700
过滤风速(m/min) 1.2-2.0( 根据不同的扬尘点选取不同的净化过滤风速)
总过滤面积(㎡) 93 124 155 186 248 310 372 434 496
净过滤面积(㎡) 62 93 124 155 186 248 310 372 434
收尘器室数 (个) 3 4 5 6 4 5 6 7 8
滤袋总数(条) 96 128 160 192 256 320 384 448 512
收尘器阻力(Pa) 1470-1770
收尘器承受负压(Pa) 5000
进口气体含尘浓度(g/m³) <200 <1000
出口气体含尘浓度(g/m³) <0.03
清灰压缩空气 压力(Pa) (5-7)x10^5
耗气量(m³/min) 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
脉冲阀 数量( 个) 3 4 5 6 4 5 6 7 8
规格(英寸) 1-1/2” 2-1/2”
提升阀 数量(个) 3 4   6 4 5 6 7 8
( 带气缸)
规格 Φ460, 汽缸直径Φ63 Φ595,汽缸直径Φ100
星型卸料装置 YJD-16 下料口 300x300,高度 400 mm,转速 41 r/min,减速电机功率 1.5 kW, 产量 39.4 m3/h
螺旋输送机 规格 无 N/A 直径Φ300,产量 30m3/h( 填充率Φ=0.7)
减速机 无 N/A 型号 XWD2.2-5-1/59. 功率 2.2 kW
滤袋规格和材料 直径x 长度Φ130x2450, 涤纶针刺毡毛重 450g/㎡,使用温度 120℃
保温层面积(㎡) 26.5 34 41 48.5 70 94 118 124 166
设备总重 ( 约值 ) (kg) 3110 4400 5700 7000 8940 10750 12570 14380 16200

备注:

1、表中的净过滤面积是指一个室清灰时的过滤面积 , 设备总重不包括保温层重量。

2、表中的耗气量是指工厂集中供气的情况 , 如设置单独空压机时, 表中耗气量要乘以1.3 系数。

规格(m) 产量(t/h) 转速(r/min) 研磨体(t) 电机 减速机 重量(t)
型号 功率(kW) 型号 速比
Φ1.2x4.5 1.4 30.3 5 YR250M-6 55 ZD30-8 4.481 13.10
Φ1.5x5.7 3.5 26.34 11 JR127-8 130 ZD40-7 4 25
Φ1.83x6.4 6 23.9 18 JR137-8 210 ZD60-8 4.5 35.3
Φ2.2x7 6.5 24.5 20 JR138-8 245 ZD60-8 4.5 37.2
Φ2x9 9.5-10 23.88 31 JRQ158-8 380 ZD70-8 4.5 58.4
Φ2.2x6.5 8-9 21.4 30 JRQ158-8/YR630-8 380 ZD70-9 5 46.2
Φ2.2x6.5 14 闭路 21.4 30 JRQ158-8/YR630-8 380 ZD70-9 5 46.2
Φ2.2x7 12 21.4 30 JR158-8 380 ZD70-9 5 54
Φ2.2x7.5 13 21.4 32 JR158-8 380 ZD70-9 5 63
Φ2.2x8 11-12 21.4 37 JR158-8 380 ZD70-9 5 65
Φ2.2x9.5 14-16 闭路 21.4 43 JR1510-8 475 ZD70-9 5 70
Φ2.2x13 16 20.3 55 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.3/99.96 114.4
Φ2.4x7 14-16 闭路 20.4 36 JR1510-8 475 JDX450 5 67.9
02.4x8 16-17 闭路 20.3 41 JR1512-8/Y180L-8 570/11 JD630/ZS82.5-7 6.333/99.96 87.2
Φ2.4x9 17-19 闭路 20.3 46 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.333/99.96 93.5
Φ2.4x10 18-19 开路
20-22闭路
20.3 50 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.333/99.96 99.4
Φ2.4x11 19-21 开路 20.3 60 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.333/99.96 99.4
Φ2.4x12 25-27 闭路 20.3 61 YR800-8/1180/Y100L-8 800/11 JD630/ZS82.5-7 6.333/99.96 112.7
Φ2.4x13 25-27 高细开路 20.3 66 YR800-8/1180/Y100L-8 800/11 JD630/ZS82.5-7 6.333/99.96 131.1
Φ2.4x13 21-23 开路 20.3 66 YR1000-8/1180/Y160M-4 1000/11 JD630/ZS82.5-7 6.333/99.96 130.4
Φ2.6x10 25-27 闭路 20.3 60 YR800-8/1250 800 JD800 5.5 150.5
Φ2.6x13 27-29 19.1 80 YR1000-8/1180/Y160M-4 1000/11   5.5/280 169
Φ3x9 33-34 闭路 19.6 79 YR1000-8/1180/Y160M-4 1000/11 NAL108/8/ZS110-19 8/280 156.5
Φ3x9 36.5 闭路 17.6 79 YR118/61-8 1000 2x1250 42.163 121.13 不含电机
Φ3x11 35-40 闭路 18.3 97 YR1250-8/1430/YR160M-4 1250/11 YNL1210 6.3 178
Φ3x11 47 闭路 17.7 97 YR118/74-8 1250 ZI314 42.39 169
Φ3x12 38-40 闭路 18.1 90 YR1250-8/1430 1250/11 JS1100-00 41.27 196.26
Φ3.2x11 40 闭路 18 103 YR1400-8/1430/Y160M-4 1400/11 YNL1210/ZS110-19 12.35/28 186.1 不含电机
Φ3.5x11.5 65-70 闭路 16.5 129 TYD143/49-8 2000 ZI370 36.239 138.3 不含电机
Φ3.5x11.5 50 闭路 17.2 126 YR1800-8/1430/Y200L2-2 1800/37   43.02/318 252.27
Φ3.8x13 双滑履 70-75 闭路 16.6 170 YRKK800-8 2500 JS130/MFY250 44.9 203 不含电机
Φ3.8x13 60-62 16.3 170 YR2500-10/1730 2500 MFYX250   286
Φ4x13 65 闭路 15.95 202 YRKK900-8 2800 JS130-8 46.7 264
Φ4.2x13 85 闭路 16.3 224 YRKK900-8 3150 MFY320 47.8 250 不含电机
Φ4.2x13 85-87 16.3 224 YR1000-8 3530 JQS3550 15.6 254 不含电机
