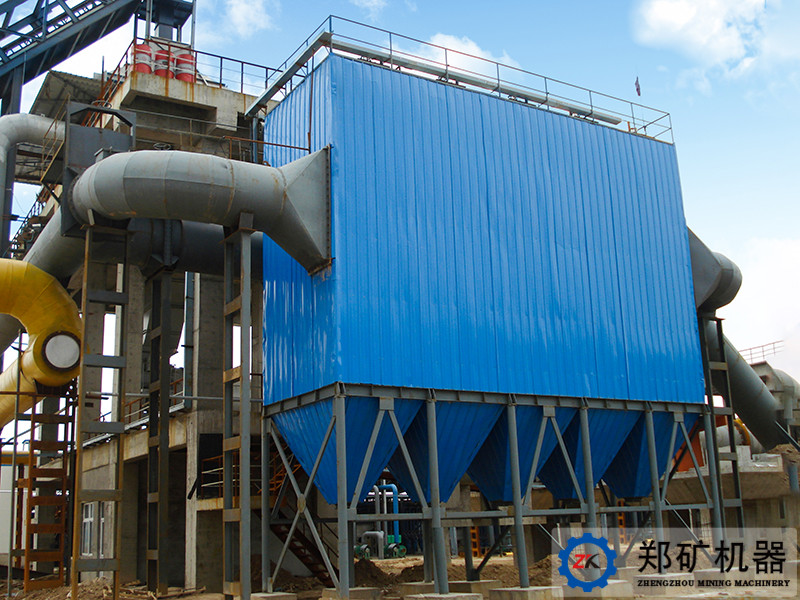

高效脉冲袋式除尘器

高效气箱脉冲袋式除尘器



处理风量:6900-35700m³/h

规格型号:PPC32-3-PPC64-8

过滤面积:100-450㎡

应用领域:冶金、建材、水泥、机械、化工、电力等行业

7*24小时免费咨询热线

15617629962
免费咨询


突出优势

高效脉冲袋式收尘器是在袋式收尘器基础上改进的新型高效的袋式收尘器,提高了收尘效率、适应能力,延长了滤袋的使用寿命。

(1)高可靠性设计,保证袋除尘器随主机设备长期稳定运行,维护工作量小;

(2)优化进出风道设计,有利于均匀地气流分布;

(3)防漏风设计,保证袋收尘器的漏风率;

(4)全钢分体结构设计,便于设备运输及安装;

(5)低运行费用。优化工艺参数设计,有利于袋收尘器低阻高效稳定运行,降低系统能耗,同时有效减轻了滤袋的损耗。


工作原理

含尘气体以一定速度从进气口进入收尘器,由于气体进入含尘气室使得体积增大,导致气体速度降低,从而发生了初次分离。进口导向板强迫气体在含尘气室内突然转向,从而进一步增强了粗物料的分离。细度足以维持悬浮状态的物料被吸附并沉积到滤袋表面。压缩空气定期通过位于滤袋口顶部的文丘里管,对滤袋进行喷吹。喷吹下来的物料经灰斗下部卸料装置排出。



部分型号参数

型号 PPC32-3 PPC32-4 PPC32-5 PPC32-6 PPC64-4 PPC64-5 PPC64-6 PPC64-7 PPC64-8
处理风量(m³/h) 6900 8900 11160 13390 17800 22300 26700 31200 35700
过滤风速(m/min) 1.2-2.0( 根据不同的扬尘点选取不同的净化过滤风速)
总过滤面积(㎡) 93 124 155 186 248 310 372 434 496
净过滤面积(㎡) 62 93 124 155 186 248 310 372 434
收尘器室数 (个) 3 4 5 6 4 5 6 7 8
滤袋总数(条) 96 128 160 192 256 320 384 448 512
收尘器阻力(Pa) 1470-1770
收尘器承受负压(Pa) 5000
进口气体含尘浓度(g/m³) <200 <1000
出口气体含尘浓度(g/m³) <0.03
清灰压缩空气 压力(Pa) (5-7)x10^5
耗气量(m³/min) 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
脉冲阀 数量( 个) 3 4 5 6 4 5 6 7 8
规格(英寸) 1-1/2” 2-1/2”
提升阀 数量(个) 3 4   6 4 5 6 7 8
( 带气缸)
规格 Φ460, 汽缸直径Φ63 Φ595,汽缸直径Φ100
星型卸料装置 YJD-16 下料口 300x300,高度 400 mm,转速 41 r/min,减速电机功率 1.5 kW, 产量 39.4 m3/h
螺旋输送机 规格 无 N/A 直径Φ300,产量 30m3/h( 填充率Φ=0.7)
减速机 无 N/A 型号 XWD2.2-5-1/59. 功率 2.2 kW
滤袋规格和材料 直径x 长度Φ130x2450, 涤纶针刺毡毛重 450g/㎡,使用温度 120℃
保温层面积(㎡) 26.5 34 41 48.5 70 94 118 124 166
设备总重 ( 约值 ) (kg) 3110 4400 5700 7000 8940 10750 12570 14380 16200

备注:

1、表中的净过滤面积是指一个室清灰时的过滤面积 , 设备总重不包括保温层重量。

2、表中的耗气量是指工厂集中供气的情况 , 如设置单独空压机时, 表中耗气量要乘以1.3 系数。
