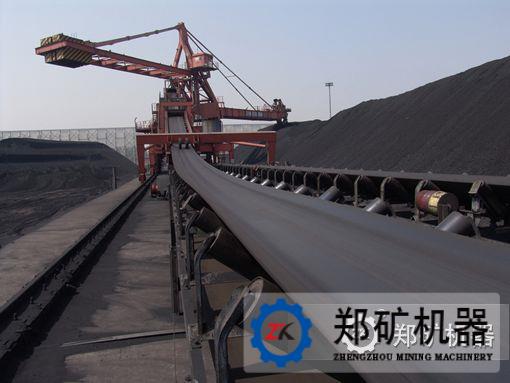

矿用带式输送机

矿用胶带输送机又称皮带输送机,输送带根据摩擦传动原理而运动,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料。一般在环境温度 +40 ℃ 到 -10 ℃范围使用,对于有防尘、防爆、防腐蚀要求的场合和输送带可逆输送时,应另采取措施。矿用胶带输送机被送物料温度一般是小于60℃。该机其长度及装配形式可根据用户要求确定,传动可用电滚筒,也可用带驱动架的驱动装置。


  • 在线咨询
  • 在线留言
  • 产品说明下载

突出优势

(一)矿用输送机优势:
★、主要优点是连续运输、效率高、工作可靠、事故少、维护量小,适用于自动化
★、在条件适宜的情况下也可以采区上山运输
★、经过改型的带式输送机,可用于大倾角的斜井运输煤炭物料等

(二)矿用输送机分类:

★、输送机按胶带分类 ★、普通帆布芯胶带输送机 ★、钢绳芯高强度胶带输机 ★、防爆下运胶带输送机
★、难燃型胶带输送机 ★、双速双运胶带输送机 ★、可逆移动式胶带输送机 ★、耐寒胶带输送机

(三)郑矿机器生产提供输送机设备分类:

★TD75带式输送机 ★TD75-500 ★TD75-650 ★TD75-800 ★TD75-1000
★DTⅡ带式输送机 ★DTⅡ-500 ★DTⅡ-650 ★DTⅡ-800 ★DTⅡ-1000
★FU刮板式输送机 ★FU-200型 ★FU-270型 ★FU-350型 ★FU-410型
★DJ大倾角输送机 ★DJ-500型 ★DJ-650型 ★DJ-800型 ★DJ-1000型



(四)矿用输送机配件

矿用输送机配件矿用输送机配件矿用输送机配件矿用输送机配件矿用输送机配件

(五)矿用输送机设备

矿用输送机矿用输送机矿用输送机矿用输送机

工作原理

TD75/TDⅡ带式矿用输送机工作原理:

★、式输送机其牵引构件和承载构件是一条环形橡胶输送带,胶带围绕在机架两端的传动滚筒和改向滚筒上,从而构成一个封闭的循环回路。当传动装置驱动传动滚筒回转时,通过传动滚筒与胶带间的摩擦力带动胶带运行;被输送的物料由导料槽添加至橡胶带上后,随着胶带的移动被运送到头部的卸料装置处,最后物料经卸料口卸下。

FU刮板矿用输送机工作原理:

★、FU型埋刮板输送机的工作原理是传动装置带动驱动链轮转动,带有刮板的输送链条与驱动链轮相啮合并随之运动;当物料从进料口加入后,物料在机槽内受到输送链运动带来的与运动同向的拉力作用,使物料间的内摩擦力、内压力增大,当摩擦力大于物料与机槽壁的摩擦力后,物料在输送链的带动下向前移动,而增大了的内压力保证了料层之间的稳定状态,使其形成整体连续流动,当料层高度与机槽宽度之比满足一定条件时,料流是稳定的,料速约等于链速,此时物料得以连续、稳定输送,并最终从卸料口卸下。

DJ大倾角矿用输送机工作原理:

★、DJ大倾角矿用带式输送机主要由头部传动装置,尾部拉紧装置和输送胶带构成。其牵引构件和承载构件是一条无端的胶带,胶带绕在机架两端的传动滚筒和改向滚筒上,尾部有张紧装置张紧,在沿胶带长度方向上用托辊支撑,构成封闭循环回路。当驱动装置驱动传动滚筒回转时,由传动滚筒与胶带间的摩擦力带动胶带运行。被输送物料一般由导料槽加至胶带上,物料随着胶带的移动被运送到头部的卸料装置进行卸料。

部分型号参数


★、DT75矿用带式输送机技术参数

规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

TD75-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

TD75-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

TD75-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

TD75-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100

备品配件清单

1) 35°缓冲托辊 2) 35°槽形上托辊 3) 平行下托辊 4) 摩擦上调心托辊 5) 挡带辊

带式输送机带式输送机带式输送机带式输送机

★、TD矿用带式输送机技术参数

规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

DTⅡ-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

DTⅡ-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

DTⅡ-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

DTⅡ-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100

带式输送机带式输送机带式输送机带式输送机

★FU矿用刮板输送机技术参数

型号

FU200

FU270

FU350

FU410

槽宽(mm)

200

270

350

410

刮板链条节距(mm)

100

125

160

160

刮板运行速度(m/s)

0.17~0.53

0.17~0.53

0.17~0.53

0.1~0.53

物料理想粒度(mm)

≤5

≤7

≤9

≤11

最大粒度≤10%(mm)

≤10

≤14

≤18

≤21

速度(m/s)

输送量(m³/h)

0.17

16

20

40

65

0.21

22

40

50

80

0.36

40

70

110

160

0.40

58

90

140

190

0.53



110

180

240

易损件清单

序号

名称

数量

备注

1

刮板链条

1套



2

传动大链轮

1个



3

传动小链轮

1个



4

传动链条

1套



5

三角皮带

1套



FU矿用刮板输送机FU矿用刮板输送机FU矿用刮板输送机FU矿用刮板输送机

★、DJ大倾角矿用输送机技术参数

型号

基带宽B

(mm)

挡边高H

(mm)

横隔板间距

(mm)

带速v

(m/s)

倾角β

(°)

输送量Q

(m³/h)

被输送物料最大块度

(mm)

功率N

(kW)

DJ500

500

80



126~252

0.8~2.0

30~90

84

100

1.5~18.5

100

112

120

126~378

138

DJ650

650

80



126~252

0.8~2.0

156

140

1.5~22

100

172

120

126~378

186

DJ800

800

80



126~252

0.8~2.0

186

180

2.2~45

100

318

120

126~378

360

注:表中输送量是按30°倾角、改规格许用最大带速和最小横隔板间距计算的。

DJ大倾角矿用带式输送机DJ大倾角矿用带式输送机DJ大倾角矿用带式输送机DJ大倾角矿用带式输送机

更多产品型号、报价、相关配件,请联系我们: 18336008373 感谢您的到访!
