带式输送机

★、带式输送机又称(胶带输送机),输送机因地制宜选用:直线、弯道、斜坡等线体形式。输送设备包括:★(皮带输送机)也叫★(带式输送机)或★(胶带输送机)等,是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。皮带机按其输送能力可分为重型皮带机如矿用皮带输送机。
★、皮带输送机具有输送能力强,输送距离远,结构简单易于维护,能方便地实行程序化控制和自动化操作。运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品,其运行高速、平稳,噪音低,并可以上下坡传送。
★、我司(河南郑矿机器有限公司)主要生产的输送机有★TD75带式输送机、★DT2带式输送机、★移动式输送机、★鳞板输送机、★刮板输送机、★伸缩式皮带输送机、★LS螺旋输送机、★GX螺旋输送机、★无轴螺旋输送机等输送设备

  • 在线咨询
  • 在线留言
  • 产品说明下载

突出优势


★带式输送机分类



(一)带式输送机种类

★转弯皮带输送机 ★爬坡皮带输送机 ★直行皮带输送机
★特殊皮带输送机 ★轻型皮带输送机 ★窄式皮带输送机
★伸缩皮带输送机 ★装卸皮带输送机 ★钢带输送输送机



(二)带式输送机分类

★带式输送机用途 ★重型皮带输送机 ★轻型皮带输送机
★带式输送机结构 ★槽形皮带输送机 ★平板皮带输送机



(三)郑矿机器有限公司主要生产—★带式输送机设备

★TD75带式输送机 ★TD75-500 ★TD75-650 ★TD75-800 ★TD75-1000
★DTⅡ带式输送机 ★DTⅡ-500 ★DTⅡ-650 ★DTⅡ-800 ★DTⅡ-1000
★BL型鳞板输送机 ★BL-500型 ★BL-650型 ★BL-800型 ★BL-1000型
★DJ大倾角输送机 ★DJ-500型 ★DJ-650型 ★DJ-800型 ★DJ-1000型
★FU刮板式输送机 ★FU-200型 ★FU-270型 ★FU-350型 ★FU-410型

(四)带式输送机零配件:

输送机配件输送机配件输送机配件输送机配件输送机配件

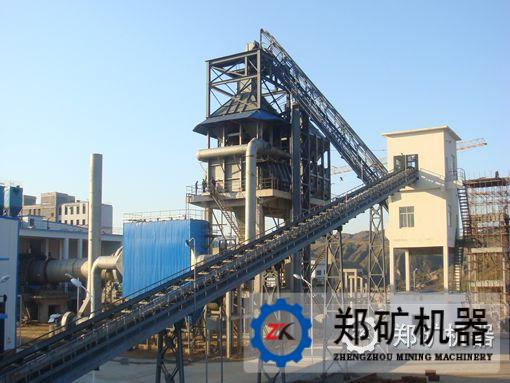

(五)带式输送机应用现场:

带式输送机带式输送机带式输送机带式输送机现场

工作原理

★、带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);
★、另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。
★、驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送到卸料端卸出。


带式输送机工作原理

部分型号参数


DT75带式输送机技术参数

规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

TD75-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

TD75-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

TD75-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

TD75-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100

备品配件清单

1) 35°缓冲托辊 2) 35°槽形上托辊 3) 平行下托辊 4) 摩擦上调心托辊 5) 挡带辊

带式输送机带式输送机带式输送机带式输送机

TD2带式输送机技术参数

规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

DTⅡ-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

DTⅡ-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

DTⅡ-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

DTⅡ-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100

带式输送机带式输送机带式输送机带式输送机

BL鳞板输送机技术参数

型号



鳞板宽

度/mm



槽体高

度/mm

槽体

运行速

度m/s



安装角度

输送量

m³/h

牵引链

厚度/mm



材质

节距t/mm

破坏载荷/KN

安全系数

许用牵引力(双链)/KN

BL650

650

160~200

4

Q235

0.05~0.5

≤25

20~80

250

168

11.6

25

BL800

800

200~250

5

Q235

0.05~1

≤25

50~150

320

224

8

50

BL1000

1000

250~350

6

Q235

0.05~1

≤25

80~200

320

332

7.6

75

易损件

序号

名称

数量

备注

序号

名称

数量

备注

1

鳞板料斗



按需

4

传动大链轮

1件



2

链条



按需

5

传动链条



按需

3

传动小链轮

1件



6

柱销



按需

带式输送机带式输送机带式输送机带式输送机

FU刮板输送机技术参数

型号

FU200

FU270

FU350

FU410

槽宽(mm)

200

270

350

410

刮板链条节距(mm)

100

125

160

160

刮板运行速度(m/s)

0.17~0.53

0.17~0.53

0.17~0.53

0.1~0.53

物料理想粒度(mm)

≤5

≤7

≤9

≤11

最大粒度≤10%(mm)

≤10

≤14

≤18

≤21

速度(m/s)

输送量(m³/h)

0.17

16

20

40

65

0.21

22

40

50

80

0.36

40

70

110

160

0.40

58

90

140

190

0.53



110

180

240

易损件清单

序号

名称

数量

备注

1

刮板链条

1套



2

传动大链轮

1个



3

传动小链轮

1个



4

传动链条

1套



5

三角皮带

1套





DJ大倾角输送机技术参数

型号

基带宽B

(mm)

挡边高H

(mm)

横隔板间距

(mm)

带速v

(m/s)

倾角β

(°)

输送量Q

(m³/h)

被输送物料最大块度

(mm)

功率N

(kW)

DJ500

500

80



126~252

0.8~2.0

30~90

84

100

1.5~18.5

100

112

120

126~378

138

DJ650

650

80



126~252

0.8~2.0

156

140

1.5~22

100

172

120

126~378

186

DJ800

800

80



126~252

0.8~2.0

186

180

2.2~45

100

318

120

126~378

360

注:表中输送量是按30°倾角、改规格许用最大带速和最小横隔板间距计算的。
